Instalacijski sustav vargoplen nudi sveobuhvatan raspon polietilenskih tlačnih i netlačnih cijevi proizvedenih od PE 100 i PE 100-RC materijala namijenjenih za distribuciju pitke vode, plina, odvodnju otpadnih i oborinskih voda te za izgradnju podmorskih ispusta. vargoplen cijevi proizvode se u velikom rasponu dimenzija i tolerancija na tlačna opterećenja.
Tipovi vargoplen cijevi za vodu
vargoplen cijevi dijele se na jednoslojne i višeslojne. U grupu jednoslojnih cijevi spadaju vargoplen PE 100 i vargoplen STRONG cijevi, dok u grupu višeslojnih cijevi spadaju vargoplen PROTECT i vargoplen SPECIAL cijevi.
U ovom članku detaljnije ćemo obraditi cijevi za transport pitke vode vargoplen SPECIAL.
Specifičnosti PE 100-RC cijevi vargoplen SPECIAL
Riječ je o tlačnoj troslojnoj cijevi s izuzetnom otpornosti na točkasta opterećenja (npr. kamenje, krhotine) kao i na sporo širenje pukotina. Stoga je jedna od njezinih glavnih prednosti mogućnost zatrpavanja cijevi u rovu s materijalom iz iskopa, odnosno bez korištenja klasične posteljice od šljunčanog agregata. Time se značajno smanjuju troškovi ugradnje jer se materijal iskopa ne mora odvoziti na drugu lokaciju.
Međutim, nekorištenje pješčane posteljice može dovesti do oštećenja površine tek položene cijevi koje ne smije iznositi više od 10% debljine stijenke. Kamenje također može linijski ili točkasto opteretiti vanjsku stijenku cijevi kroz duži period uz opterećenja kao što su radni tlak, teret zemlje i prometa.
Zahvaljujući ojačanom obojenom vanjskom sloju vargoplen SPECIAL višeslojnih cijevi, cijelokupno stanje i kvaliteta cijevi može se procijeniti tijekom građevinskih radova. Oštećenja na vanjskom sloju koja čine više od 10% standardne debljine stijenke mogu se odmah utvrditi vizualnom inspekcijom.

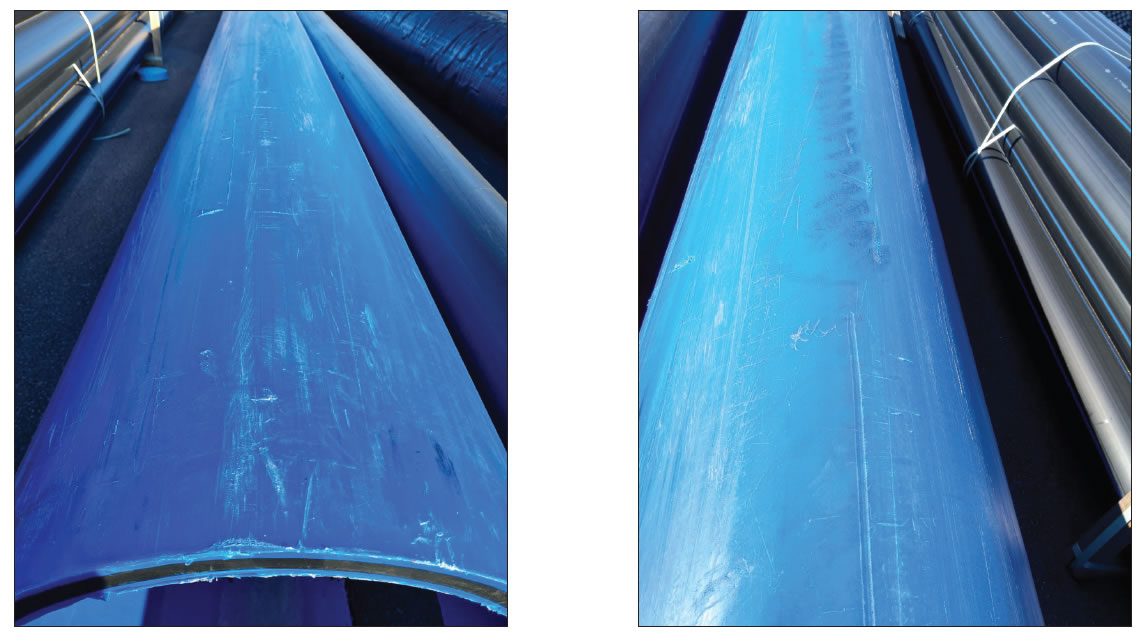

Vidljiva linijska i točkasta oštećenja na površini cijevi
vargoplen SPECIAL višeslojne cijevi sa integriranim zaštitnim i funkcionalnim slojem unutar dimenzija stijenke omogućuju operateru kompletno praćenje kvalitete vizualnim pregledom tijekom cijelog uporabnog vijeka cijevovoda.
Kad govorimo o samoj ugradnji cijevi, moguće ju je vršiti - osim klasičnom metodom polaganja u rovu/zatrpavanja - i metodom uvlačenja: Horizontalno usmjereno bušenje (HDD - Horizontal Directional Drilling), Provlačenje (Relining), Metodom probijanja cijevi (Pipe bursting). Niže u članku možete pogledati detaljnije informacije o primjerima ugradnje.
Još neke specifičnosti su i spajanje tehnikom sučeonog zavarivanja ili elektrofuzijskim PE spojnicama i kompatibilnost sa klasičnim PE 100 cijevima. Radni tlak i promjer:
- PN 10 (SDR 17) - DN/OD 75 - 500 mm
- PN 16 (SDR 11) - DN/OD 75 - 500 mm
Najmoderniji materijali i ispitivanja kvalitete
Uspoređujući PE 100 i PE 100-RC materijale, sve mehaničke i fizikalne karakteristike PE 100 materijala zadovoljava i PE 100-RC materijal, a razliku čini visoka otpornost PE 100-RC materijala na vanjska i unutarnja opterećenja jednom kada je cijev ugrađena u tlo i u funkciji.

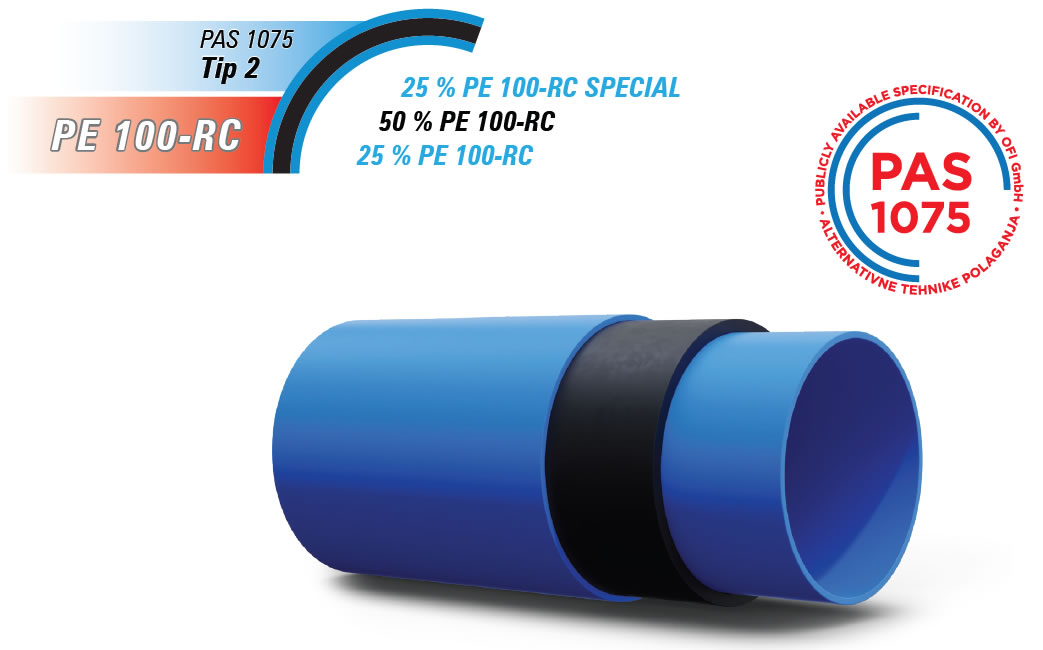

Tlačna troslojna cijev vargoplen SPECIAL u potpunosti je napravljena od najmodernijih PE 100-RC materijala. Vanjski zaštitni sloj cijevi napravljen je od posebnog PE 100-RC SPECIAL materijala u plavoj boji koji ima odlične karakteristike pri točkastim i linearnim opterećenjima. Svi slojevi cijevi izrađeni su tehnikom koekstruzije, te su na taj način povezani u nedjeljivu cjelinu. Odnos slojeva je takav da vanjski sloj iznosi 25%, srednji sloj 50% i unutranji sloj 25% udjela cijevi i dio su standardne debljine stijenke bez obzira na promjer cijevi.
PE 100-RC cijev vargoplen SPECIAL prošla je izuzetno zahtjevno i dugotrajno ispitivanje kvalitete provedeno u nezavisnom austrijskom institutu za istraživanje i ispitivanje, što podrazumijeva ispitivanje u trajanju ≥ 8760 sati.
Besprijekoran kvalitet PE 100-RC cijevi vargoplen SPECIAL stoga je potvrđen oznakom PAS 1075. PAS 1075 (Publicly Available Specification) je savjetodavni dokument koji opisuje zahtjeve primjenjive na PE 100-RC cijevi koje se ugrađuju alternativnim metodama polaganja cijevi i čiji radni vijek traje najmanje 100 godina.
PAS 1075 definira standard kvalitete koji nadopunjuje dokazane standarde navedene u DIN-u i DVGW-u, te određuje koji PE 100 materijali udovoljavaju određenim zahtjevima i stoga se mogu klasificirati kao PE-100 RC.
Za više infomacija pogledajte vargoplen katalog instalacijski sustav za opskrbu pitkom vodom. (pdf, 15.2 mb).
Primjeri ugradnje cijevi
Otvoreno polaganje bez pješčane posteljice
S obzirom na dokazanu otpornost na sporo širenje pukotina, vargoplen PROTECT, vargoplen STRONG i vargoplen SPECIAL višeslojne cijevi, napravljene od PE 100-RC materijala, prikladne su za polagnje bez pješčane posteljice. Dodatni posao zamjene iskopanog materijala novom pješčanom posteljicom u skladu sa normom HRN EN 805 više nije potreban.
Bezrovno polaganje cijevi
Kopanje rovoglodačem - Narow trenching - za polaganje novih cijevi
Ova metoda polaganja obično se primjenjuje u ruralnim područjima i izvan prometnih zona. U ovoj tehnici koristi se rovoglodač za urezivanje rova u tlo, a cijevi se istovremeno postavljaju na dno rova pomoću takozvane instalacijske kutije. Budući da rov u većini slučajeva nije prohodan, ovaj okvir služi kao potpora za rov u instalaciji cjevovoda. Nakon što se cijev položi, rov se mehanički zatrpava i sabija s prethodno iskopanim materijalom, tj. nije potreban pijesak.
Pluženje - Ploughing - za polaganje novih cijevi
Pluženje (oranje) je najbrži i vjerojatno najekonomičniji način polaganja novih cijevi. Metoda ne uzrokuje nikakve smetnje u tlu, što ju čini vrlo ekološkom. Tlo se pomiče oštricom pluga dok se cjevovod se sastavlja izvan rova i uvlači u šupljinu koja se širi pomoću istiskivača ili vodi kroz instalacijsku kutiju na dno otvorenog rova, gdje se potom poliježe. U pluženju se iskopano tlo ponovno koristi bez ikakvog tretmana, stoga je neophodno koristiti cijevi s vrlo dobrom zaštitom od točkastih opterećenja.
Horizontalno usmjereno bušenje - HDD - Horizontal Directional Drilling
Horizontalno usmjereno bušenje (HDD) je metoda ugradnje podzemnih cjevovoda metodama bez rova. Podrazumijeva upotrebu stroja za usmjereno bušenje i pripadajućih dodataka. Tlo se rahli i ispire u raznim fazama pomoću tekućine za bušenje. Prvi korak je stvaranje cijevnog kanala pomoću pilot provrta. Zatim se u daljnjim koracima proširuje završni kanal cijevi i cijev se uvodi uz pomoć uređaja za navoj.
Podvlačenje - Relining
Podvlačenje cijevi, odnosno relining, je postupak bezrovnog polaganja kojim se neprekidan niz cijevi koji dolazi namotan u kolutu ili je spojen iz više cijevi uvlači u postojeći cjevovod. Prstenasti prostor ulaska cijevi u stari cjevovod obično se ispunjava cementnom žbukom, kako bi se osigurala fiksacija unutar starog cjevovoda i stvorio bolji otpor tlaku podzemne vode.
Metoda pucanja cijevi - Pipe Bursting
Metoda pucanja cijevi uključuje obnavljanje cjevovoda bezrovnom tenikom duž iste rute. Pomoću konusne glave stari materijal cijevi se lomi ili siječe i radijalno prebacuje u okolno tlo. U istu operaciju uvodi se nova cijev s istim ili većim nazivnim promjerom. Kao dio metode statičkog pucanja cijevi, stara cijev se uništava ili pomiče zateznim silama koje se preko vučnog medija prenose na konus (čelični kabel ili šipka) ili samu cijev.
Detaljnije informacije i prednosti svake od navedenih metoda ugradnje cijevi pogledajte ovdje (pdf, 5.6 mb).
