1) pokrov
2) letva
3) kontraletva
4) BACHL tecta-PUR 5) parna brana 6) rogovi
7) BACHL tecta-self 8) nosači
9) unutarnja obloga 10) paropropusna folija
11) BACHL PIR ALU GKP
TOPLINSKA IZOLACIJA NA KOSOM KROVU može se postaviti na nekoliko načina: iznad, između ili ispod rogova, te kombinacija tih načina ugradnje, s ciljem eliminiranja toplinskih mostova.
Iznad rogova
BACHL tecta-PUR 022, 120 mm s koef. toplinskom provodljivošću 0,022 W/mK, može se postići U vrijednost 0,184 W/m K, čime je ispunjen 2 zahtjev za ostvarivanje poticaja.
Iznad i između rogova
BACHL tecta-PUR DS, 50 mm s koef. toplinskom provodljivošću 0,026 W/mK u kombinaciji s BACHL tecta-self , 80 mm toplinske izolacije između rogova s koef. toplinske provodljivosti 0,025 W/mK, može se postići U vrijednost 0,196 W/m K, čime 2 je ispunjen zahtjev za ostvarivanje poticaja.
Toplinska izolacija ispod i između rogova
BACHL tecta-self, 80 mm s koef. toplinskom provodljivošću 0,025 W/mK u kombinaciji sa BACHL PIR ALU GKP, 50 mm toplinske izolacije ispod rogova s koef. toplinske provodljivosti 0,022 W/mK, može se postići U vrijednost 0,183 W/m K, čime 2 je ispunjen zahtjev za ostvarivanje poticaja.
TOPLINSKA IZOLACIJA RAVNOG KROVA, TERASA I PODOVA
Toplinska izolacija stropa, tavana, stropa podruma, poda, grijanog od negrijanog prostora
Prednost: mala debljina toplinske izolacije, mali gubitak prostora, vrlo dobra izolativnost, kvaliteta i brzina ugradnje.
BACHL PIR MV DD PIR ploča (λ=0,024 W/mK) kaširana s mineralnim flišem. Postavlja se s pomoću pričvrsnica na strop, ploče se spajaju tehnikom pero-utor. Nakon postavljanja jednostavno se mogu obojiti.
BACHL PIR ALU GKP izolacija vanjskih zidova iznutra, ispod rogova To je PIR ploča (λ=0,022 W/mK) obostrano kaširano alu-folijom, i s unutarnje strane je dodatno kaširana gips-kartonskom pločom. Taj proizvod se jednostavno lijepi na zid PU ljepilom, čime se istovremeno dobije i parna brana, te ugrađene PIR ploče debljine od 50 mm zamjenjuje klasičnu toplinsku izolaciju do cca. 100 mm.
BACHL neoCeil grafitni stiropor (λ=0,031 W/mK) kaširan sa HDF pločom od 3 mm. Postavlja se na strop, ploče se spajaju tehnikom pero-utor, spojevi ploča ukrašavaju se lajsnom, tako da je izgled kao kod spuštenog stropa. Ugrađuje se pomoću pričvrsnica.
BACHL VACUBOARD – VIP izolacije ploče
Kada se zahtijeva vrlo tanka toplinska izolacija odnosno kada je debljina ugradnje toplinske izolacije izrazito ograničena, a da se zadovolje zahtjevi za toplinskom izolacijom, firma KARL BACHL GmbH & CO može ponuditi novu VIP toplinsku izolaciju – BACHL Vacuboard – vakuumske izolacijske ploče. Osnovna karakteristika tih ploča je koef. toplinske provodljivosti λ=0,007 W/mK, što predstavlja maksimum u pogledu kvalitete toplinske izolacije. S ostalim karakteristikama, ploče obavijene alu-folijom, tlačna čvrstoća cca. ≥ 120 kPa, sd-vrijednost >1000 m, reakcija na vatru – eurorazred E, ove ploče predstavljaju vrhunac u pogledu toplinske izolacije.

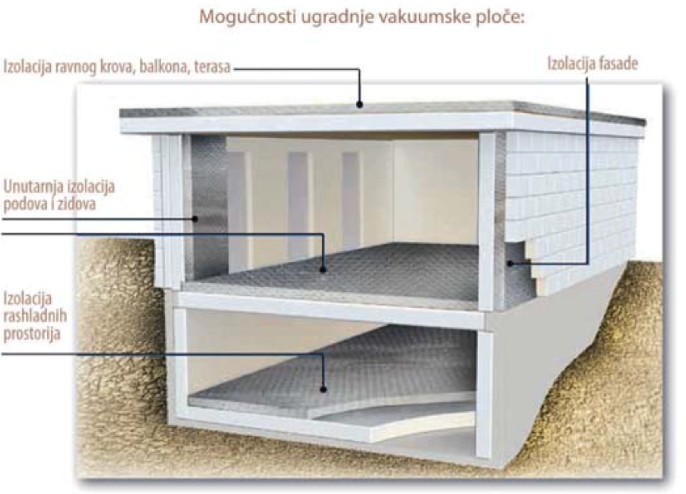

Ploče su namijenjene situacijama gdje se traži vrlo tanka i učinkovita toplinska izolacija, a koristi se kao toplinska izolacija na ravnom krovu, balkonu i terasi, kod novogradnje i sanacije objekata.
Budući da su Vacuboard VIP ploče vrlo zahtjevne kod polaganja i sama manipulacija mora biti vrlo pažljiva zbog mogućnosti oštećenja, zahtjev i prijedlog samih izvođača je bio da se one već tvornički zaštite.

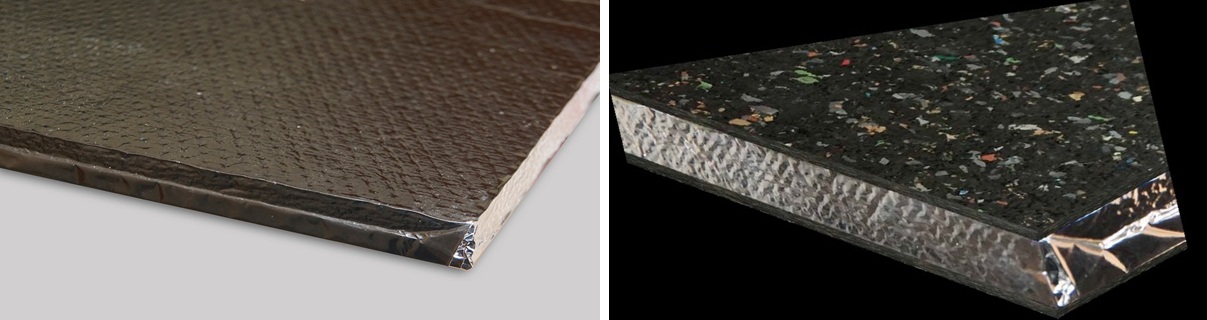

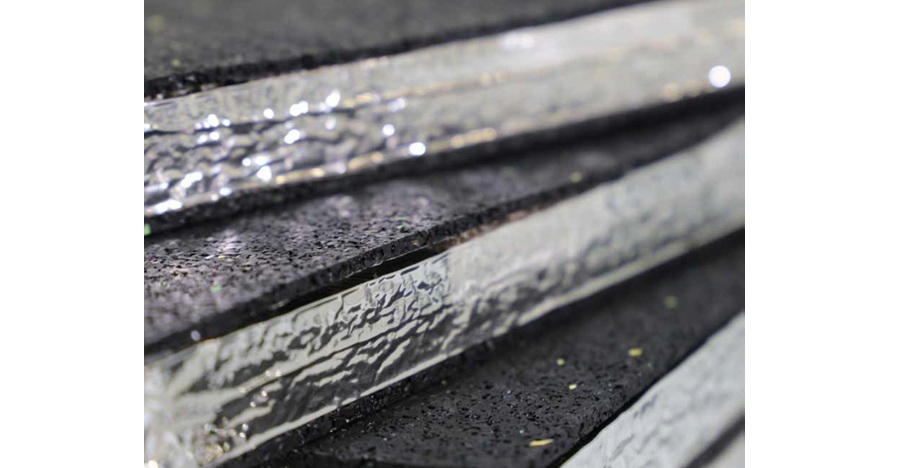

U skladu s time napravljena je mala modifikacija Vacuboard VIP ploča na način da se obostrano kašira gumiranim granulatom debljine 3 mm, i tako zaštiti i pojednostavni ugradnju.
