U sustavima gdje se planira ugradnja zelenih krovova kao i kod neprohodnog ili izloženog krovnog rješenja savjetujemo upotrebu visokokvalitetnih hidroizolacijskih krovnih membrana Protan G 1.5 mm, Protan GG 2.0 i Protan Titanium+.

Protan hidroizolacijska membrana za zelene krovove je višeslojna krovna hidroizolacijska membrana ojačana staklenim vlaknima, proizvedena od plastificiranog polivinil klorida (PVC-a). Područja primjene su ekstenzivni i intenzivni zeleni krovovi. Protan G sadrži stabilizatore, koji omogućuju visoku otpornost na visoke i niske temperature, otpornost na degradaciju, UV zračenje i protugorive retardante/aditive. Protan G kao i Protan SE sadrži jedinstvenu protukliznu površinsku strukturu koja spada pod standardni proizvodni program. U usporedbi sa ostalim proizvodima pruža značajni sigurnosni faktor ujedno podiže i estetsku vrijednost samog projekta.

Postupak zavarivanja izvodi se opremom za vruće varenje ugrijanim zrakom.

Progresivna arhitektura u posljednjim je godinama svoju pozornost usmjerila na ekološki zdrave i samoodržive zgrade. Sve veći dio tog kretanja je upotreba konstrukcije «zelenog» krova.

Sustavi zelenih krovova daju mnoge prednosti kao što su:

  • Prirodni estetski dizajn
  • Poštivanje najstrožih zahtjeva za planiranje
  • Povećani upotrebljivi prostor u zgradi
  • Blago oblikovanje prostora koje se stapa s okolišem
  • Poboljšani lokalni okoliš (ulazi CO2 – izlazi O2)
  • Poboljšana akustika unutar zgrade
  • Dodatna toplinska izolacija Torvtak_Lillevannsvei-Stor.jpg
  • Produljuje vijek trajanja krovišta
  • Smanjuje temperaturu u urbanim područjima
  • Korisne površine na krovu

Upotreba zelenog krova dovodi do naturalizacije urbanog pejzaža uz istovremeno povećanje razina udobnosti za stanovnike zgrade. Protan je razvio sustave membrane i za "ekstenzivnu" (dubina zemlje od 40-300 mm) i za "intenzivnu" (dubina zemlje preko 300 mm) sadnju. Ekstenzivni zeleni krovovi grade se korištenjem biljaka koje traže malo održavanja, kao što su biljke s malim korijenjem i izvorne biljke i trave, koje pružaju izvrsno pokrivanje.

Intenzivni krovni sustavi traže dodatne drenažne ćelije da bi se prilikom velikih kiša voda drenirala sa krova, ali i da bi se ventilirao cijeli sustav, za neke intenzivne sustave potrebno je i dodatno navodnjavanje gdje su biljke zahtjevnije za održavanje, jačeg korijena, koriste se i sadnice, ponekada se presađuju već gotovi grmovi i razvijena stabla. U intenzivnom sustavu deblji je sloj humusa. Svi Protan materijali testirani su protiv urastanja korijenja u Norveškim institutima kao i Njemačkom FLL-u.

Potrebno je napomenuti da je Protan PVC hidroizolacijska membrana u kombinaciji sa Atlantisovim rješenjem koje se sastoji od kombiniranja standardnih slojeva zelenog krova i jedinstvenim drenažnim ćelijama Flo-Cell od 30 mm i slojem riječnog ispranog pijeska čini savršeni sustav za projektiranje i primjenu zelenog krova i za intenzivni i za ekstenzivni zeleni krov. Možemo ponuditi i kombinaciju drenažnog sustava sa modularnim spremnicima za vodu koji ujedno služe kao mini rezervoari za sakupljanje kišnice i kasnije navodnjavanje.

Što se tiče samog supstrata ili slojeva ekstenzivnog ili intenzivnog krova, osnovu za supstrat čini odabrani agregat mineralnog sastava (različite separacije čiste lave, kvarca, pečene i sirove gline) s optimalnom mogućnošću procjeđivanja uz istovremeno maksimalnu pohranu vode. To je omogućeno porama i mikroporama unutar granulata. Dobro je kontaktirati i stručnjake za krajobraznu arhitekturu vezano za prijedloge oko izgleda samog zelenila ali i prijedloga hranjivih agregata koji su kompatibilni sa biljkama ili sadnicama na zelenom krovu.

Također, bitno je obratiti pozornost na elemente odvodnje kao što su revizijska okna, podne rešetke za terase, kanalice (sa rebrastom ili mrežastom rešetkom i visinskim podešavanjem, slivnici i njihova visina…).

Bitno je voditi pažnju oko projektiranja i planiranja svih vrsta prodora kao što su pomućnu ulazi na krov, svjetlarnici, ventilacijske cijevi i sl. Predlažemo da sve te prodore obujmite sa slojem šljunka i da se sloj šljunka odvoji od sloja supstrata metalnim profilima. Također, predlažemo da se i slivnici obrube slojem šljunka zbog brzog dreniranja vode i uz napomenu da je zabranjeno nasuti supstrat preko slivnika i odvodnih kanala jer može doći do začepljenja i ozbiljnih problema na zelenom krovu.

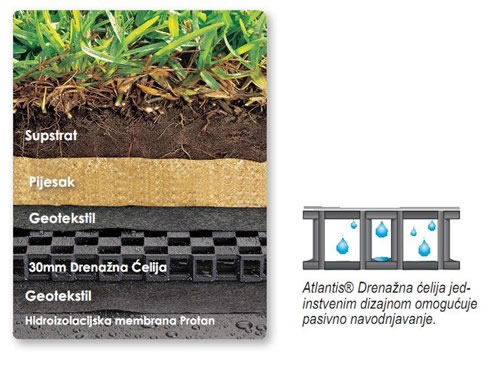

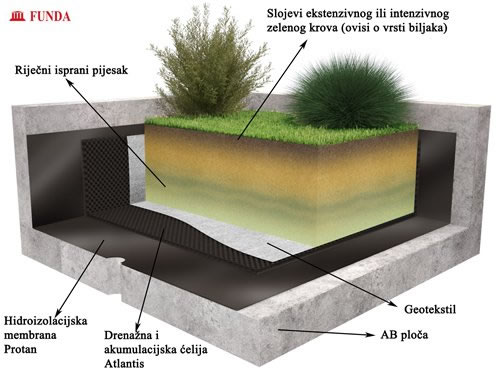

Presjek zelenog krova s hidroizolacijskom membranom, drenažnim ćelijama Flo-Cell 30mm, polipropilenskim geotekstilom i slojem riječnog ispranog pijeska.

Detaljni opis najčešćih slojeva zelenog krova:

1. Nosiva konstrukcija

  • AB ploča
  • Konstrukcija od visokoprofiliranog trapeznog lima
  • Slojevi za pad
  • Drvena konstrukcija za skandinavske modele kosih zelenih krovova

2. Hidroizolacijski i termoizolacijski slojevi

  • Razdjelni sloj polipropilenskog geotekstila otpornog na truljenje min 300g/m2
  • Parna brana
  • Hidroizolacijski sustavi (Protan GG 2.0mm ili Protan Titanium+)
  • Termoizolacijski sustavi (preporuča se XPS – ekstrudirani polistiren)

3. Drenažne ćelije

  • Drenažno akumulacijske ćelije FloCell 30mm
  • Drenažno akumulacijske ćelije 52mm

Napomena: Atlantis drenažne ćelije zbog svojih karakteristika i otpornosti na visoka opterećenja mogu se koristiti i na intenzivnim i na ekstenzivnim krovnim vrtovima ili zelenim krovovima, može se čak i kombinirati ekstenzivna i intenzivna varijanta zelenog krova na istoj površini. Atlantis drenažna ćelija služi kao drenaža za brzu odvodnju viška oborinske vode, kao akumulacijski sloj i kao sloj koji služi i za prozračivanje zone korijenja.

4. Supstrati i vegetacijski slojevi

  • Supstrati za intenzivne i ekstenzivne sustave (smjese sastojaka utvrđenih prema zahtjevima biljaka) – Različite mješavine tla (organski materijali)
  • Različite vrste gnojiva
  • Anorganski materijali kao što su npr. (Perlit ili Vermikulit)
  • Riječni isprani pijesak također kao anorganski materijal koji služi kao filtersko procijedni sloj između drenažnih ćelija, filterskog sloja geotekstila i slojeva odabranih supstrata
  • Vegetacijski slojevi – biljne zajednice odabrane sukladno zahtjevima investitora i mikroklimatskim uvjetima

5. Elementi odvodnje

  • Slivnici podesivi po visini ovisno o debljini ekstenzivnog ili intenzivnog supstrata
  • Kanalice (sa rebrastim, mrežastim rešetkama, sa visinskim podešavanjem i sl.)
  • Rubni profili za šljunak, plastični rubni profili, betonski i plastični rubnjaci razdjelni limovi i sl.

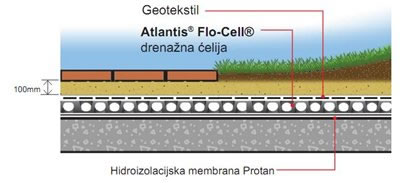

Presjek spoja zelenog krova i pješačke staze ili krova neke druge namjene sa Atlantis drenažnim sustavom sa ćelijom od 30mm:

Izvor: FUNDA d.o.o.
