Izvođač: Ing-Grad d.o.o.
Primijenjeni PERI sistemi: Rosett, MULTIFLEX, VARIO GT 24 nosači
Slijedom obnove i modernizacije postrojenja termoelektrane Sisak (zbog povećanja kapaciteta proizvodnje električne energije) pojavila se potreba za postavljenjem novih turbinskih postrojenja. Turbinska postrojenja montiraju se na masivne armiranobetonske stolove koji se po zahtjevima konstrukcije, tehnologije i kvalitete izvođenja mogu svrstati u kategoriju inženjerskih građevina.
Sam turbinski stol sastoji se od masivnih AB greda širine 1,0 – 2,4 m te visine 1,90 – 1,90 m koje su monolitno izvedene na AB stupovima dimenzija 1,0 × 1,0 m (12 kom.) te 0,8 × 1,0 m (2 kom.) i zajedno s njima čine nosivu konstrukciju. Stupovi visine 8,0 m betonirani su u jednom taktu dinamikom od po 3 komada, a grede su betonirane u 3 takta. Visine taktova bile su sljedeće: 1. takt: 1,90 – 2,24 m, 2. takt: 0,31 – 0,53 m te 3. takt: 0,16 – 0,39 m.
Oplata stupova:
AB stupovi visine 8,0 – 8,60 m tlocrtnih dimenzija 1,10 × 1,00 m (12kom.) te 0,80 × 1,00m (2 kom.) betonirani su u punoj visini dinamikom od 3 stupa po jednoj fazi betoniranja.

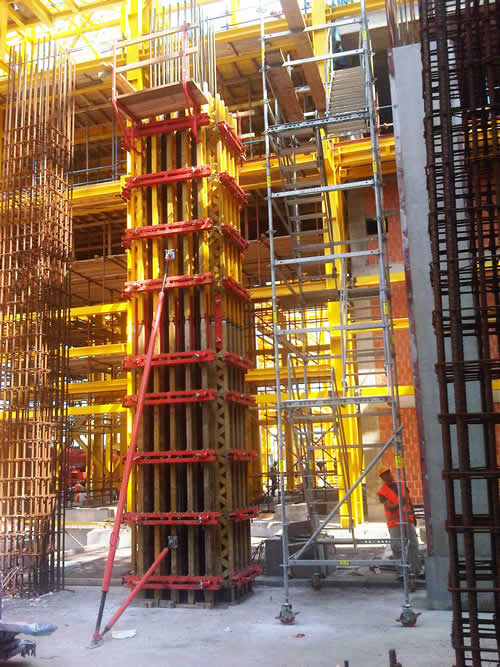

Za oplatu stupova odabran je sistem PERI VARIO GT 24 – varijabilna zidna i stupna oplata s nosačima koja se sastoji od oplatne ploče, drvenih rešetkastih nosača PERI GT 24, čeličnih profila SRU i spojnih elemenata poput primjerice kukaste spojnice. Ona se u pravilu proizvodi specifično prema projektu i koristi se kod projekata s posebnim zahtjevima u pogledu izgleda betonskih površina (vidljivi beton) te velike nosivosti oplate (do 100 kN/m²).
Oplata turbinskog stola
Oplata samih greda na visini donje kote 8,0 – 8,6 m riješavana je na dva načina: bočnu oplatu greda tehnološki je riješio izvođač pomoću vlastite opreme na samom gradilištu, a oplata podnice greda kao i nosiva skela bile su zadatak tvrtke PERI.
Zbog velikih opterećenja podnica greda izvedena je po sistemu PERI MULTIFLEX od oplatnih ploča i PERI GT 24 nosača koji omogućuju veliku nosivost kombiniranu s malom vlastitom težinom od samo 5,90 kg/m. Ista vrsta nosača korištena je i za primarne i sekundarne nosače, što je rezultiralo manjom težinom oplate i većom ekonomičnošću u odnosu na slična rješenja.

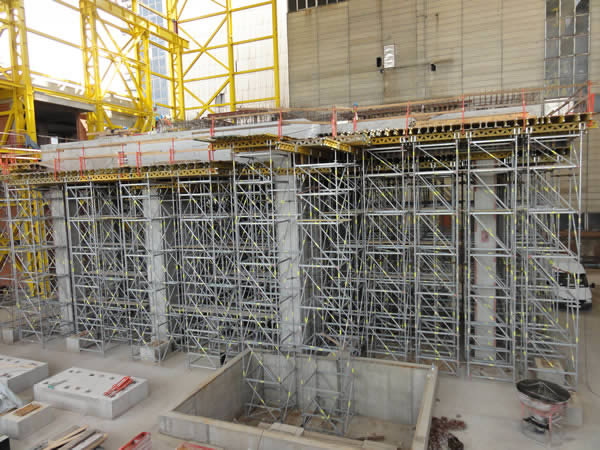

Za podupiranje oplate greda korištena je nosiva skela PERI UP Rosett zbog malog broja osnovnih dijelova (9) te štapnog modula i ekonomičnosti same skele.
Bazne širine od 0,5 do 3,0 m omogućuju pravokutne ili kvadratne tlocrte tornjeva u pomacima od 0,5 m te njihovo međusobno povezivanje u nosive sklopove. Time se postiže ekonomična prilagodba svim tipovima konstrukcija i preuzimanje velikih opterećenja (do 45 kN) po držaču. A polivalentnost sistema omogućuje da se ista skela koristi kao nosiva skela, stropni stol, fasadna skela ili stol za materijal i to promjenom samo nekoliko osnovnih dijelova sistema.
Pred izvođača radova, tvrtku Ing–Grad, investitor je postavio mnogo uvjeta u pogledu tehnologije, dinamike i kvalitete izvođenja te su u konačnici svi oni u potpunosti zadovoljeni.
Izvor: PERI oplate i skele d.o.o.
