Projekt izgradnje druge cijevi tunela Učka, ključnog infrastrukturnog projekta koji povezuje kontinentalnu i primorsku Hrvatsku, zahtijevao je vrhunska tehnička rješenja i pouzdane sustave hidroizolacije. Zahvaljujući visokoj razini tehničke stručnosti i bogatom portfelju proizvoda, Mapei je bio ključan partner u ovom zahtjevnom građevinskom pothvatu.
Izgradnja najmodernijeg hrvatskog tunela duljine 5630 m započela je u prosincu 2020. godine. Glavni izvođač radova bila je renomirana francuska građevinska tvrtka Bouygues Travaux Publics u suradnji s domaćom tvrtkom GP Krk. Tunel je probijen 2023., a radovi su završili 2024. godine, 43 godine nakon što je u promet puštena prva cijev.
Tunel Učka s novom cijevi značajno doprinosi bržem protoku vozila kroz ovu ključnu prometnu arteriju. Osim što ispunjava europske sigurnosne standarde, projekt je i primjer učinkovite suradnje na nacionalnoj i regionalnoj razini.

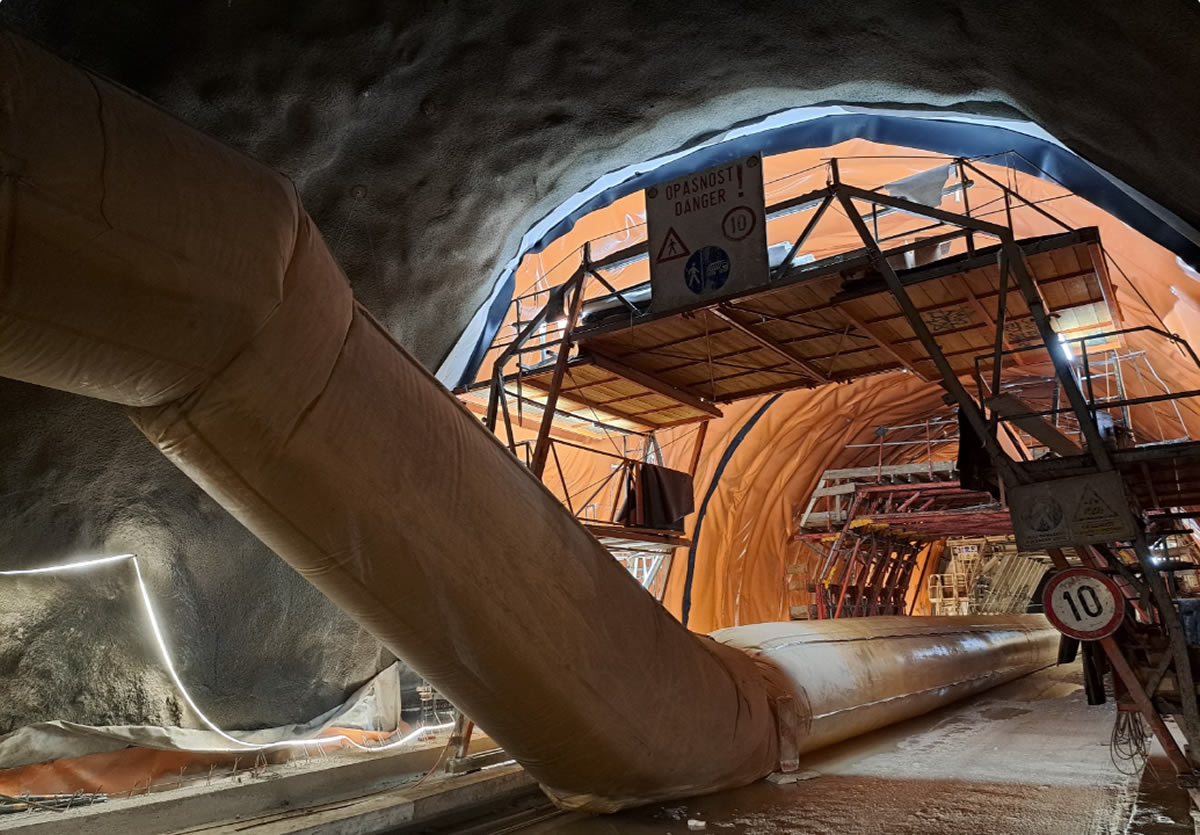

Foto: Ugradnja Mapeplan TU sintetičke membrane od fleksibilnog poliolefina
Hidroizolacija za zahtjevne podzemne uvjete
Jedan od ključnih izazova projekta bila je izvedba trajne i učinkovite hidroizolacije tunelske obloge, neophodne za sprječavanje prodora vode i očuvanje cjelovitosti konstrukcije. Stoga su u tu svrhu primijenjeni Mapei sustavi hidroizolacije s posebnim naglaskom na MAPEPLAN TU – sintetičku membranu na bazi fleksibilnog polivinil klorida PVC-P, posebno razvijenu za primjenu u tunelskim konstrukcijama.
MAPEPLAN TU višeslojna je membrana visoke otpornosti na djelovanje podzemnih voda, vlagu i kemijski agresivne tvari poput sulfata, klorida i organskih spojeva koji su česti u tunelskom okruženju. Zahvaljujući mogućnosti zavarivanja vrućim zrakom, osigurava se brzo i pouzdano spajanje s visokom otpornošću na vlačna i posmična naprezanja, što jamči dugotrajnu funkcionalnost sustava. Ugradnja je izvedena u kombinaciji s kvalitetnim geotekstilom koji služi kao zaštitni sloj između membrane i betonske obloge, čime se dodatno povećava sigurnost i trajnost cjelokupnog rješenja.
Pouzdana hidroizolacija tunela ključna je za dugotrajnu zaštitu konstrukcije, a njezina izvedba zahtijeva usklađenost materijala, projektnih zahtjeva i uvjeta na terenu.

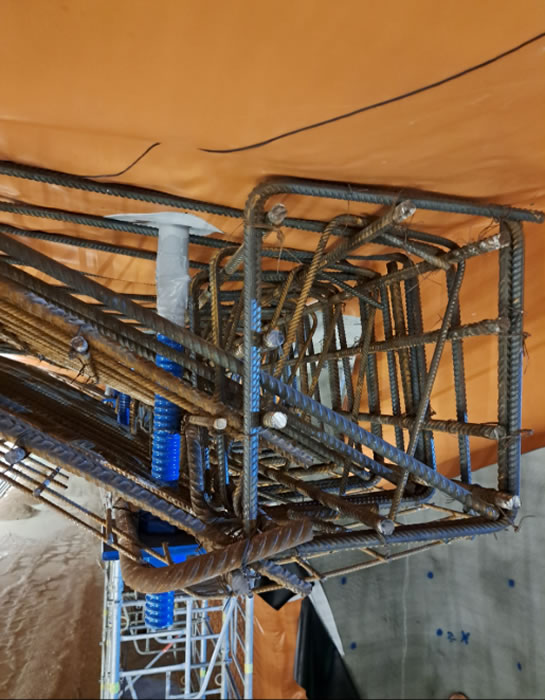

Foto: Ugrađeni MAPEPLAN ANCHORING, rješenje za sigurno i vodonepropusno sidrenje MAPEPLAN TU hidroizolacijskog sustava.
Sidrenje hidroizolacijskog sustava
U sustavu hidroizolacije tunela Učka važnu ulogu imao je MAPEPLAN ANCHORING – rješenje razvijeno za sigurno i vodonepropusno sidrenje MAPEPLAN TU membrane. Sustav omogućuje izvedbu mehaničkog pričvršćenja unutar hidroizolacijskog sloja bez narušavanja njegove funkcije vodonepropusnosti.
MAPEPLAN ANCHORING sastoji se od čelične šipke M16 (klasa 4.8), tvornički ugrađene u kućište izrađeno od PVC-a identičnog sastava kao i MAPEPLAN TU membrana. Time se osigurava potpuna materijalna kompatibilnost te omogućuje bešavno zavarivanje na gradilištu. Ovaj sustav omogućuje čvrsto i trajno sidrenje svih elemenata u tunelu – od pomoćnih konstrukcija do instalacija – bez utjecaja na cjelovitost hidroizolacije u zahtjevnim podzemnim uvjetima.

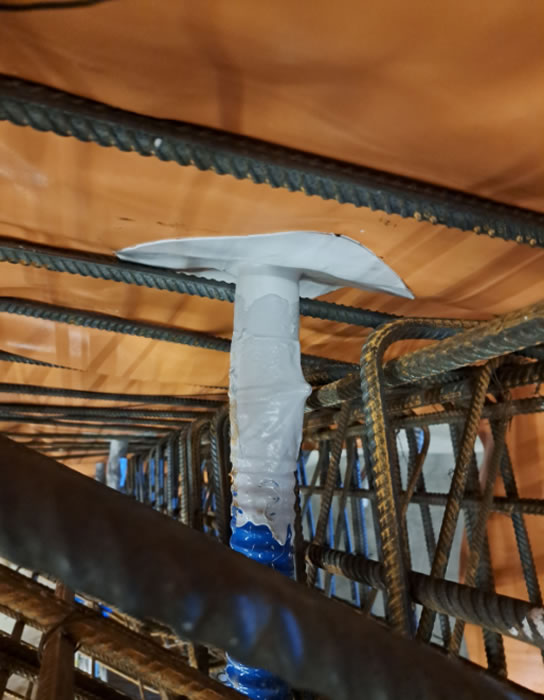

Foto: Detalj brtvljenja prodora kroz hidroizolaciju u tunelskoj konstrukciji
Tunel Učka jedan je od najznačajnijih infrastrukturnih zahvata u regiji čija je realizacija zahtijevala precizna, dugoročno održiva i tehnički pouzdana rješenja. Kvaliteti izvedbe projekta znatno je pridonijela tehnička podrška na terenu te usmjerenost na prilagodbu sustava specifičnim uvjetima gradilišta. Tunel tako ostaje trajan simbol povezivanja – prometnog, geografskog i gospodarskog.

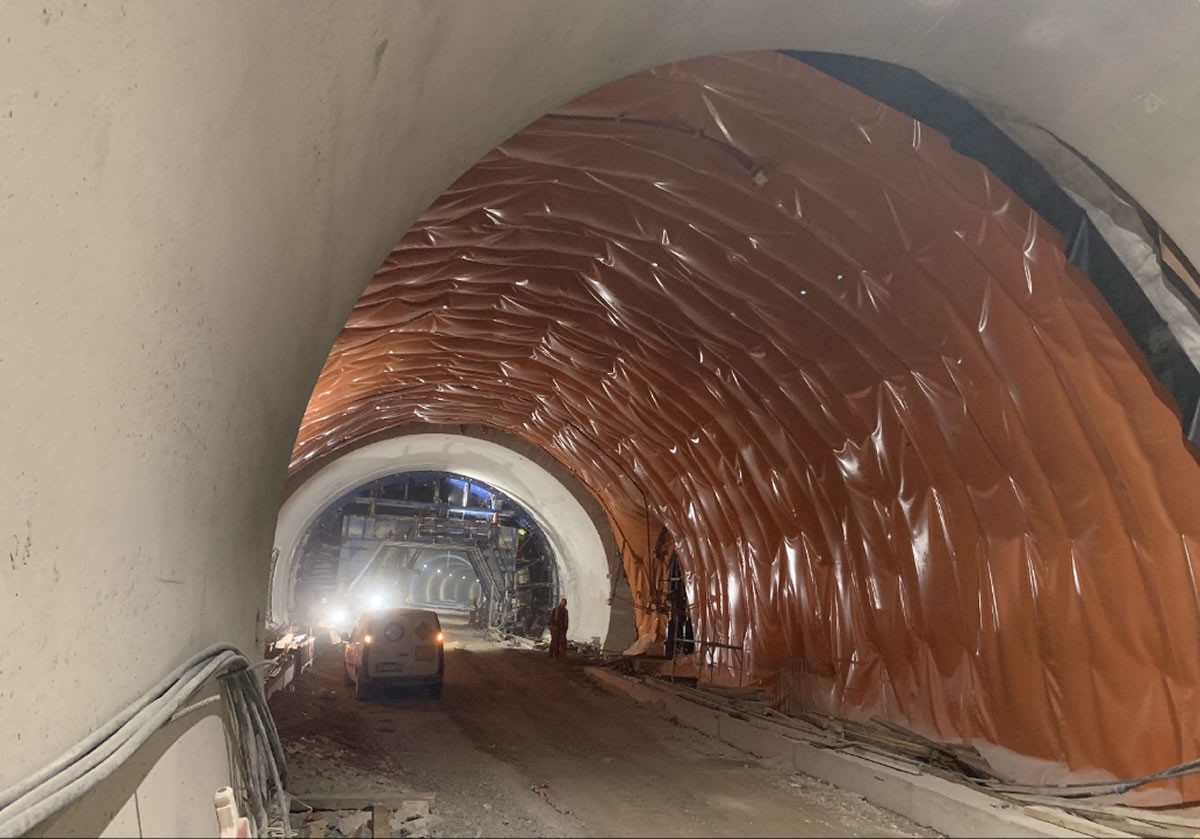

Foto: Karakteristična narančasta boja hidroizolacije MAPEPLAN TU
Tehnički podaci projekta
Područje zahvata: cijev tunela
Lokacija: Croatia
Podkategorija: TUNNEL
Opis izvođenih radova: Proizvodi za hidroizolaciju
Datum početka i završetka: 2020/2024
Vrsta radova: Izvođenje hidroizolacije
Investitor: BINA-Istra d.d., Lupoglav
Glavni izvođač radova: Bouygues Travaux Publics, Guyancourt, Francuska
Izvođač radova: GP Krk d.d., Krk, Gefyra d.o.o., Solin
Projektant: Institut IGH d.d., Zagreb
MAPEI koordinator: Stefano Anzani (Mapei UTT), Fausto Ferlin, dipl. ing. građ., Marko Iveković, mag. ing. aedif.
