Ugradnja toplinske izolacije u slučaju renoviranja kosog krova

A) Renoviranje postojećeg krova – zahvat s unutarnje strane

1) Primjer krova s postojećom bitumenskom krovnom ljepenkom

Kao sekundarni pokrov upotrijebljena je bitumenska krovna ljepenka koja je paro-nepropustan sloj. Posljedično može doći do kondenzacije pare unutar sustava krova. Između dasaka na kojima je postavljena krovna ljepenka i izolacije moramo zato ostaviti kanal za prozračivanje. Formiramo ga tako da između rogova napnemo paro-propusnu foliju s odmakom od drvene oplate od najmanje 4–5 cm – veća visina učinkovitije sprječava pregrijavanje (prikaz na slici ispod).

Zračni sloj mora imati odgovarajuću izvedbu primanja zraka pri dnu krovišta i ispusta u sljemenu. Krovna ljepenka u sljemenu mora biti prekinuta, dok je na krovištu, neposredno ispod pokrova, u razini formiranog zračnog sloja, potrebno napraviti otvor koji se zaštiti mrežicom. Izolacija URSA SF 35, SF 40 ili DF 40 se zatim namjesti između rogova. Ispod tog sloja potrebno je postaviti i dodatni sloj okomito na rogove. Dodatni sloj mora biti odgovarajuće debljine zbog smanjene dimenzije tj. debljine izolacije između rogova (formirani prostor za zračni kanal!). Zbog prostornog ograničenja preporučujemo upotrebu URSA SF jer ima najbolja izolacijska svojstva.

1. pokrov
2. bitumenska ljepenka
3. oplata
4. letva – distancer
5. paro-propusna – vodonepropusna folija
6. zračni kanal
7. toplinska izolacija URSA između rogova
8. toplinska izolacija URSA ispod rogova
9. podkonstrukcija unutarnje obloge
10. parna zapreka ili parna brana
11. unutarnja obloga

2) Primjer krova bez kanala za prozračivanje i bez sekundarnog pokrova

U ovom slučaju je najbolje rješenje postavljanje paro-propusne – vodonepropusne folije kojom se oviju grede. Letvom napravimo trokutni kanal za prozračivanje između krovnog pokrova i paro-propusne folije (pozicije 2 i 3 na slici ispod). Izolacija URSA SF 35, SF 40 ili DF 40 namjesti se između rogova a dodatno još i sloj ispod rogova. Zbog prostornog ograničenja preporučujemo upotrebu URSA SF 35 jer ima najbolja izolacijska svojstva. Između unutarnje obloge i izolacije smjesti se parna brana ili parna zapreka.

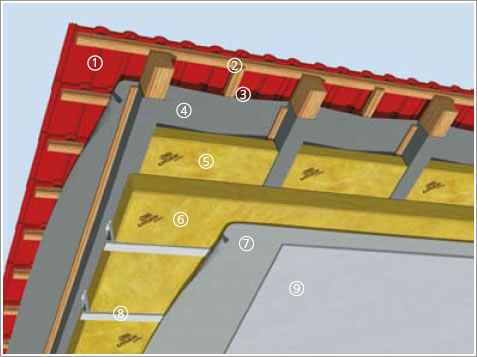

1. pokrov
2. letva za zračni kanal
3. zračni kanal
4. paro-propusna – vodonepropusna folija
5. toplinska izolacija URSA između rogova
6. toplinska izolacija URSA ispod rogova
7. parna zapreka ili parna brana
8. podkonstrukcija unutarnje obloge
9. unutarnja obloga

B) Renoviranje postojećeg krova – zahvat s vanjske strane

Obnova krova može se uspješno izvesti i s vanjske strane. Za povećanje debljine i saniranje slojeva toplinske izolacije obično se odlučujemo istodobno sa zamjenom krovnog pokrova pri čemu možemo ponovo upotrijebiti i stari pokrov samo ako je isti u dobrom stanju. U slučaju da za vjetrovita, hladnog vremena osjetimo brzo rashlađivanje potkrovnog prostora, moramo sanirati i sekundarni pokrov tj. krovne folije.

Renoviranje izvodimo na sljedeći način:

1. odstranimo pokrov i krovne letve.

2. odstranimo mogući sekundarni pokrov koji je kod starijih zgrada uglavnom bitumenska krovna ljepenka koja je paro-nepropustan sloj i zato je neodgovarajuća. Prilikom sanacije zamijenimo je paro-propusnom – vodonepropusnom folijom.

3. Ako smo u stambenim prostorima osjetili brže rashlađivanje zraka ili vertikalno strujanje zraka za hladnih vjetrovitih dana to znači da je postojeća parna zapreka veoma oštećena ili na spojevima nije zalijepljena. Ako je ne saniramo s unutarnje strane lijepljenjem, možemo to učiniti na sljedeći način s vanjske strane:

• preko postojećeg sloja položimo parnu zapreku koja će, zajedno s postojećom oštećenom parnom zaprekom te završnom unutarnjom oblogom, usporiti prijelaz vodene pare u novu izolaciju i ograničiti prekomjerno strujanje zraka kroz slojeve u krovu. Novu parnu zapreku čvrsto pričvrstimo između rogova bočnim letvama (vidi sliku).

4. odstranimo dotrajalu staru izolaciju između rogova te položimo prvi sloj izolacije URSA SF 35, SF 40 ili DF 40

5. odgovarajuću debljinu toplinske izolacije postižemo tako da na rogove s gornje strane poprečno postavimo letve između kojih položimo dodatni sloj toplinske izolacije URSA SF 35, SF 40 ili DF 40 (vidi sliku). Preporučujemo upotrebu izolacije URSA SF 35 jer ima najbolja izolacijska svojstva i zato trebamo manju debljinu. Visinu letava diktira potrebna debljina drugoga sloja izolacije koju diktira “Tehnički propis o racionalnoj uporabi energije i toplinskoj zaštiti u zgradama”, a određuje se proračunom (programom GF 4.0). Preporučena ukupna debljina izolacije je 30 cm.

6. iznad gornjeg sloja izolacije postavimo paro-propusnu – vodonepropusnu foliju koja ima ulogu sekundarnog pokrova te je na spojevima zalijepimo ljepljivom trakom za krovne folije.

7. postavimo uzdužne letve visine barem 5 cm. Na njih se poprečno postave letve koje služe za postavljanje krovnog pokrova (vidi sliku). Na taj način stvorimo zračni kanal koji sprječava kondenzaciju vlage ispod pokrova, a ujedno sprječava i pregrijavanje potkrovnih prostora za vrijeme ljetnih vrućina. Kod većih krovišta koja imaju duže stranice krovišta preporučujemo zračni kanal visine 8 cm. Kod višestrešnih krovova, raščlanjenih krovova, zaobljenih krovova, krovnih okana, širih dimnjaka i sličnih prepreka za neometan protok zraka ispred barijere i iza nje prekinemo uzdužnu letvu da zračni tok izvedemo u susjedni prostor za prozračivanje.

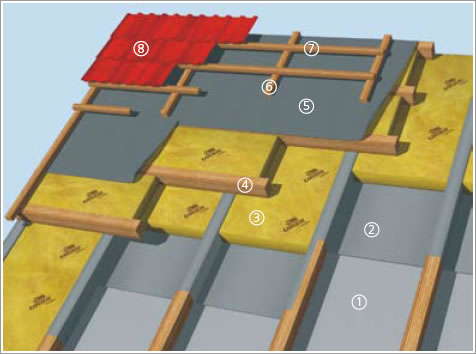

1. unutarnja obloga
2. parna prepreka / brana
3. toplinska izolacija URSA
4. poprečne letve za dodatnu izolaciju
5. paro-propusna – vodonepropusna folija
6. uzdužne letve za zračni kanal
7. poprečne letve
8. pokrov

Preporuka:

Renoviranja, usprkos većoj količini posla i troškova radije izvedite s vanjske strane krova. Takva izvedba biti će kvalitetnija jer omogućuje da staru paro-nepropusnu krovnu ljepenku zamijenite odgovarajućom paro-propusnom – vodonepropusnom folijom. Također na odgovarajući način možete izvesti kanal za prozračivanje koji će biti dovoljne veličine i neposredno ispod krovnog pokrova. Tako će učinkovito sprječavati pregrijavanje ljeti. Dodatni sloj izolacije (između letvi, iznad rogova) postavite s vanjske strane, pri čemu nećete imati ograničenje za debljinu dodatnog izolacijskog sloja. Pri zahvatu s unutarnje strane zahtjev za očuvanje što je moguće veće svijetle visine mansarde predstavlja ograničenje za debljinu izolacije ispod greda.
