Zidovi u zemlji i temeljna ploča

U modernim objektima obično za stanovanje koristimo i podrumske prostore. Ukoliko ti prostori nemaju odgovarajuću toplinsku zaštitu, dolazi do nepotrebnih gubitaka energije te do neželjenih utjecaja na ugođaj u prostoru zbog hladnih zidnih površina koje vrlo često uzrokuju pojavu kondenzata na površini kao i stvaranje plijesni, a sukladno tome i negativan utjecaj na zdravlje. U prošlosti se najboljom pokazala obodna izolacija, odnosno vanjska izolacija podrumskih zidova i podova. Ugradnja odgovarajućih izolacijskih materijala pod podne ploče i na vanjsku stranu hidroizolacije podrumskih zidova vrlo je jednostavna i jeftina. Toplinska izolacija je istovremeno i učinkovita zaštita hidroizolacije od mehaničkih oštećenja.

Obodna izolacija uporabom URSA XPS-a

Zbog izravnog dodira s terenom (zemljani, pješčani itd. nasip) izolacijski materijal mora udovoljavati velikom broju uvjeta. URSA XPS se odlikuje prije svega visokom tlačnom čvrstoćom i neosjetljivošću na vlagu što ga čini najprikladnijim materijalom za uporabu u obodnoj izolaciji. Budući da se obodna izolacija postavlja na vanjsku stranu hidroizolacije objekta, mogu se upotrebljavati samo izolacijski materijali koji imaju građevinski i tehnički certifikat za tu uporabu. Njemački institut za građevinsku tehniku (DIBt) je za URSA XPS N-III-L i URSA XPS N-V-L izdao opći građevinsko-tehnički certifikat. Te izolacije je dozvoljeno koristiti čak i u slučaju podzemnih voda.

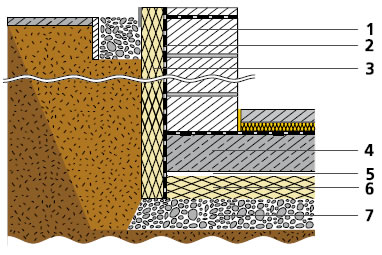

  1. Vanjski zid podruma
  2. Hidroizolacija
  3. URSA XPS N-III-L, URSA XPS N-V-L
  4. Temeljna ploča
  5. Razdvajajući sloj
  6. URSA XPS N-III-L
  7. Podložni beton

Prednosti obodne izolacije uporabom URSA XPS-a

  • trajno dobra toplinsko-izolacijska svojstva
  • visoka tlačna čvrstoća
  • jednostavno i brzo postavljanje
  • mala težina
  • zaštita hidroizolacije od mehaničkih oštećenja,
  • sprječavanje stvaranja plijesni uslijed kondenzacije
  • neupijanje vode (struktura zatvorenih ćelija)

Napomena: ploče morate lijepiti na hidroizolaciju odgovarajućim ljepilima. Ne smijete ih variti na hidroizolaciju.

Izolacija temeljne ploče od armiranog betona uporabom URSA XPS-a

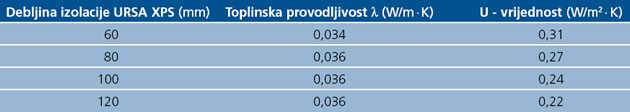

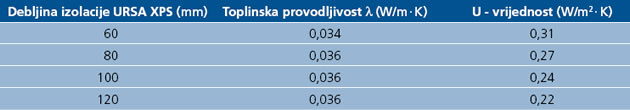

Pri proračunu smo uzeli u obzir sljedeće slojeve podne konstrukcije: cementni estrih 50 mm (λ = 1,4 W/m · K), izolacija protiv udarnog zvoka URSA TSP 40/35, armiranobetonska podna ploča 150 mm (λ = 2,1 W/m · K), ekstrudirani polistiren URSA XPS.

Vanjska toplinska izolacija podne ploče

Statičke nenosive podne ploče i nosive temeljne ploče moguće je učinkovito i jeftino toplinski zaštititi uporabom URSA XPS na vanjskoj strani hidroizolacije. Nakon ugradnje izolacijskih ploča na podložni beton i polaganja razdvajajućeg sloja možete odmah započeti s izradom podne ploče. URSA XPS N-III-L i N-V-L su zbog svoje visoke tlačne čvrstoće također prikladni za uporabu kao toplinska izolacija ispod nosivih temeljnih ploča u skladu s Općim građevinsko-tehničkim certifikatom Z-23.34-1493. URSA XPS možete koristiti i za bočnu izolaciju obodnih temelja. Na taj se način toplinski mostovi u podnom dijelu smanjuju na minimum.

  1. Vanjski podrumski zid (zid, beton)
  2. Hidroizolacija
  3. URSA XPS N-III-L
  4. Nosiva temeljna ploča
  5. Razdvajajući sloj
  6. URSA XPS N-III-L, N-V-L
  7. Podložni beton ili nasip

Izolacija vanjskog podrumskog zida u dodiru sa zemljom

Izolaciju URSA XPS polažemo kao vanjsku izolaciju podrumskih zidova neposredno na hidroizolaciju objekta. Na taj način URSA XPS ne sprječava samo nepotrebne toplinske gubitke, već i nastajanje plijesni. Osim toga, hidroizolacija je dobro zaštićena od mehaničkih oštećenja. Izolacija URSA XPS štiti također i sokl objekta od prskanja vode čime se kvalitetno rješava problem prijelaza s obodne izolacije na fasadnu izolaciju bez štetnih toplinskih mostova.

Izolacija podrumskog vanjskog zida od šupljih betonskih blokova uporabom URSA XPS-a

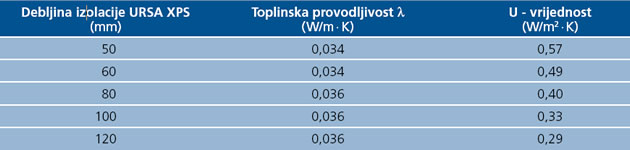

Pri proračunu smo uzeli u obzir sljedeće slojeve zidne konstrukcije: Unutarnja žbuka 10 mm (λ = 0,70 W/m · K), zid od šupljih betonskih blokova 365 mm (λ = 0,7 W/m · K), ekstrudirani polistiren URSA XPS.

Izolacija armiranobetonskog zida (20 cm) uporabom URSA XPS-a

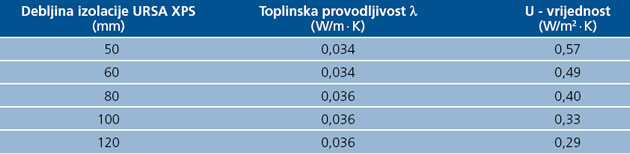

Pri proračunu smo uzeli u obzir sljedeće slojeve zidne konstrukcije: Unutarnja žbuka 10 mm (λ = 0,70 W/m · K), armiranobetonski zid 200 mm (λ = 2,1 W/m · K), ekstrudirani polistiren URSA XPS.

Uporaba URSA XPS-a u podzemnim prostorima pod utjecajem podzemnih voda i vlage

U skladu s građevinsko-tehničkim certifikatom materijale URSA XPS N-III-L i URSA XPS N-V-L dozvoljeno je upotrebljavati čak i u slučaju stalnog pritiska podzemnih voda. Izolacijske ploče smiju biti potopljene u vodu do 3,0 m. Prilikom postavljanja u podzemnu vodu između ostalog je važno zalijepiti čitavu površinu ploče na podlogu.

Savjeti za ugradnju

  • Ploču URSA XPS-a možete obrađivati uobičajenim alatima, primjerice jednostavnim ručnim pilama ili oštrim noževima.
  • Ploče URSA XPS-a neposredno prije zasipanja građevinske jame točkasto prilijepimo ljepilom bez otapala (npr. Deitermann Superflex-10) na vanjski podrumski zid. Izolacijske ploče polažemo tako da ih priljubimo jednu do druge bez križnih spojeva. Ploče moraju prijanjati na podlogu.
  • Ukoliko izolacijske materijale URSA XPS s odgovarajućim certifikatom upotrebljavate pri izloženosti podzemnim vodama, materijal mora biti zalijepljen na podlogu cijelom površinom.
  • Za izolaciju podnih ploča / temeljnih ploča URSA XPS možete polagati neposredno na podložni sloj, i prekriti ih ne-napregnutom PE folijom na koju ćete naliti podnu / temeljnu ploču.
  • Izolaciju objekata treba planirati u skladu s opće priznatim pravilima tehnike. Propisi za eventualni drenažni sloj navedeni su u DIN 4095.
  • Kod dužeg skladištenja na otvorenom URSA XPS treba zaštititi od izravnih sunčevih zraka, primjerice svijetlom plastičnom folijom.
