Čvrsta bitumenska ploča za postavljanje ispod kupe kanalice. Ploča Ondabase 190 fiksira se na drvenu ili betonsku podlogu, pri izgradnji novih objekata ili obnovi starih krovova. Ove ploče predviđene su za polaganje ispod kupe kanalice, širine 17 – 19 cm. Minimalni nagib krova: 15%
Čvrsta bitumenska ploča za postavljanje ispod kupe kanalice. Ploča Ondabase 220 fiksira se na drvenu ili betonsku podlogu, pri izgradnji novih objekata ili obnovi starih krovova. Ove ploče predviđene su za polaganje ispod kupa kanalica, širine 19,5 – 21,5 cm. Minimalni nagib krova: 15%
Ploče za postavljanje ispod kupa kanalica u skladu su sa UNI EN 14964.
PRIMJENA
Ovaj sistem za postavljanje ispod crijepa predviđen je za upotrebu ispod svih vrsta kanalica: klasično, praktično, ekonomično i efikasno rješenje, koje je idealno za realizaciju novih objekata i/ili obnovu starih krovova. Izuzetno jednostavno se postavlja, osiguravajući vodonepropusnost i ventliranost krovnog pokrivača. Zahvaljujući valovitom profilu olakšano je polaganje crjepova koji prirodno uliježu u prostor između valova.
NOVA PONUDA “ONDABASE PLUS”
Jednoslojna valovita ploča, na bazi organskih vlakana, impregniranih bitumenom, premazanih smolom i obojenih specijalnom reflektirajućom bojom. Profil ploče Ondabase PLUS omogućuje provjetravanje i osigurava vodonepropusnost sloja koji se nalazi ispod pokrivnih elemenata.
PREDNOSTI PONUDE “PLUS”
Toplotno-očvršćujuća smola koja se nanosi na ploče Ondabase PLUS povećava čvrstoću proizvoda. Debljina ploča Ondabase PLUS iznosi 2,8 mm, a težina 7 Kg: + 20 %, u odnosu na tradicionalne ploče ispod crijepa. Proizvod je otporniji i sigurniji. Ploče Ondabase PLUS reflektiraju toplinu, odbijanjem zraka, utječući povoljno na stambeni komfor. U usporedbi sa tradicionalnim proizvodima ispod crijepa, temperatura je niža za 2°C.
PREDNOSTI
PRAKTIČNOST
Osim što se jednostavno postavljaju, ove ploče su dizajnirane tako da olakšavaju polaganje samih crjepova, postavljanjem kupa duž valova, u pravcu krovne kosine.
VODONEPROPUSNOST
Ukoliko dođe do oštećenja crijepa, krov ostaje potpuno vodonepropusan.
SIGURAN PROIZVOD
Površina ploče sprječava klizanje crijepa. U slučaju većih nagiba i posebnih klimatskih uvjeta poželjno je pričvrstiti gornje crjepove odgovarajućim kukama ili kopčama.
PROVJETRENOST
Valoviti profil omogućuje dvostruko strujanje zraka. Zahvaljujući efektu sušenja crijep duže traje.
VIŠENAMJENSKA PLOČA
Sve vrste kupa kanalica od 17 do 21,5 cm, bilo da je riječ o novom crijepu ili starom, savršeno uliježu između valova ploče.
EKONOMIČNOST
Ovaj sistem za područje ispod crjepa osigurava uštedu u troškovima montaže i održavanja.
REFLEKTIRAJUĆA PLOČA
Dva modela iz asortimana PLUS obojena su površinski specijalnom metalik-sivom reflektirajućom bojom.
DODATNI PRIBOR
ČAVLI
Čavli sa navojem i plastičnom glavom za fiksiranje ploča ispod crijepa na drvenu podlogu.
- Promjer: 2,8 mm
- Dužina: 65 mm
- Kom. u pakiranju: 400
- Potrebno je: kom. 4/5 čavala po m2
KUKE ZA FIKSIRANJE SLJEMENJAKA
Metalne kuke za fiksiranje sljemenih elemenata. Pričvršćuju se vijcima za sljemenjak. Postavljaju se u zoni preklapanja crjepova.
- Dimenzije: 9,5 cm x 5
- Širina: 2 cm
- Promjer otvora za fiksiranje: 5 mm
- Boja: boja cigle
- Kom. u pakiranju: 50
- Potrebno je: 3 kom/ml sljemenjaka
KUKE ZA FIKSIRANJE CRIJEPA
Kuka u obliku slova “S” od inox čelika AISI 304, za pričvršćivanje crijepa kupa kanalica na velikim nagibima i/ili u slučaju posebnih klimatskih uvjeta ( jak vjetar).
- Dimenzije: 105 mm
- Dvije debljine: 16 mm i 20 mm
- Kom. u pakovanju: 400
- Potrebno je: oko14 kom. po m2 (samo za gornje crjepove)
KUKE ZA FIKSIRANJE CRIJEPA U ZONI OLUKA
Kuka od inox čelika AISI 304, za fiksiranje kupa kanalica kod oluka na metalnoj rešetki za zaštitu od ptica. Sprečava klizanje kupa u zoni oluka pri velikim nagibima i/ili u slučaju posebnih klimatskih uvjeta.
- Dužina: 50 mm
- Dvije debljine: 16 mm i 20 mm
- Kom. u pakovanju: 400
- Za razmak 190 potrebno je: oko 11 kom. po ml
- Za razmak 220 potrebno je: oko 9 kom. po ml
KUKE ZA FIKSIRANJE CRIJEPA
Specijalna kuka od inox čelika AISI 304, za fiksiranje kupa pri velikim nagibima i/ili u slučaju posebnih klimatskih uvjeta.
- Dužina: 280 mm
- Dvije debljine: 16 mm ili 20 mm
- Kom. u pakovanju: 400
- Potrebno je: oko 5 kom. po ml
REŠETKA ZA ZAŠTITU OD PTICA
Limena obojena rešetka, za zaštitu od ulaska ptica i lišća, služi istovremeno za fiksiranje crijepa kod oluka pri velikim nagibima i/ili u slučaju posebnih klimatskih uvjeta.
- Korak: 190 i 220 mm
- Dužina: 97,5 cm (190); 89,6 cm (220)
- Kom. u pakovanju: 10
ONDULAIR
TNT role od metalnog laminata i jezgra od legure olova. Laminatni bočni dijelovi su valoviti i samoljepljivi. Središnji dio izrađen je od nepromočivog i prozračnog polipropilena.
- Dužina role: 5 ml
- Širina role: 295/390 mm
- Boja metalnog laminata: boja cigle
- Širina ljepljivog sloja butila: 20 mm
- Potrebno je: 1ml za ml sljemenjaka
ČAVLI CC
Čavli od galvaniziranog čelika, za fiksiranje ploča ispod kupa kanalica, predviđeni su za upotrebu na podlozi od betona (koristiti zajedno sa podloškama).
- Dužina: 73,109,115,127,140 mm
- Promjer: 5 mm
- Kom. u pakovanju: 250
- Potrebno je: 4/5 po m2 (za nagibe 30%)
NOSAČ SLJEMENOG PROFILA
Nosač od pocinčanog čelika za fiksiranje sljemenog profila. Visina nosača može se podešavati.
- Širina: 50 mm
- Visina: 190 mm
- Kom. u pakiranju: 25
- Potrebno je: kom. 1 po ml sljemenjaka
NOSAČ SLJEMENOG PROFILA
Nosač od pocinčanog čelika čija se visina može podešavati vijkom max dužine 40 mm.
- Kom. u pakiranju: 25
- Potrebno je: 1 po ml
SLJEMENI PROFIL ZA VENTILACIONE ELEMENTE
- Dužina: 50 cm
- Kom. u pakiranju: 30 (15/ml)
ONDULAIR METAL
Naborana aluminijska traka boje opeke za područje ispod sljemenjaka.
- Dužina: 5 ml
- Širina: 400 mm
- Br. roli u pakiranju: 4
ELEMENT ZA PROVJETRAVANJE CRIJEPA
Element koji osigurava provjetravanje sljemenjaka.
- Dimenzije: 105 mm
- Dvije debljine: 16 mm i 20 mm
- Kom. u pakiranju: 100
- Potrebno je: 5 kom./ml
DESNI DIJAGONALNI ELEMENT ZA PROVJETRAVANJE
Element koji osigurava provjetravanje kupa kanalica.
- Kom. u pakiranju: 100
- Potrebno je: 5 kom./ml
LIJEVI DIJAGONALNI ELEMENT ZA PROVJETRAVANJE
Element koji osigurava provjetravanje kupa kanalica.
- Kom. u pakiranju: 100
- Potrebno je: 5 kom./ml
BARDOSTICK
Ljepilo na bazi bitumena u tubi, predviđen za zaptivanje pokrivnih elemenata kod dimnjaka, odvodnih kanala, krovnih prozora, itd.
- Sadržaj: 310 ml
- Kom. u pakiranju: 25
POSTAVLJANJE
1. Postavljati ploče polazeći od linije oluka. Redati ih paralelno, vodeći računa o preklapanju. Preklapanje po dužini treba izvesti preko jednog vala, dok poprečno preklapanje treba biti 10–15cm, ovisno od nagiba krova.
2. Ploče pričvrstiti ekserima mehaničkim putem, uz upotrebu minimum 6 – 8 čavala po ploči. Čavle ukucavati na vrhove vala..
3. Postaviti crijep na ploče i ukoliko je potrebno osigurati stabilnost istih upotrebom kuka za fiksiranje (sve vrste kuka prikazane su u odjeljku Prateći materijal). U zoni oluka poželjno je montirati rešetku za zaštitu od ptica (pogledati u odjeljku Prateći materijal), koja služi kao potpora za prvi red ćeramida.

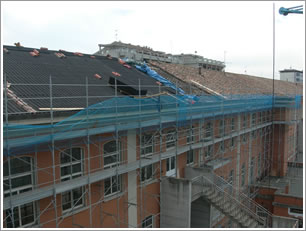

GALERIJA SLIKA
