Primjena
Pokazivač nivoa serije 6200 koristi se za mjerenje razine goriva, hidrauličke tekućine, baznih ulja, tekućih plinova kao što su propan, butan, amonijak itd.
Pokazivač nivoa serije 6200 koristi se za promjere veće od 2000 mm i tlakove veće od 25 bara. Plovak je prilagođen prema specifičnoj gustoći tekućine. Pokazivač je opremljen s direktnim čitačem s obje strane ili na prekidaču.
Materijal od kojeg je izrađen:
- Glava – aluminij
- Kučište – plastika
- Srednja osovina, držač cijevi, mjerna letva – aluminij
- Zupčanici, poprečni stup, ležajevi – čelik
- Pokretni magnet – ALNiCO
- Plovak – NBR
- Brtva – BUNA N
- Brojač – olovo
Opcije:
Glava
- limena glava: dodatak B
Plovak
- nitrophil plovak (3 bara maximalni tlak) dodatak C
- aluminij
- čelični plovak dodatak A
Kučište zupčanika – aluminij
Plastični ili metalni poklopac glave
Pozicije ugradnje

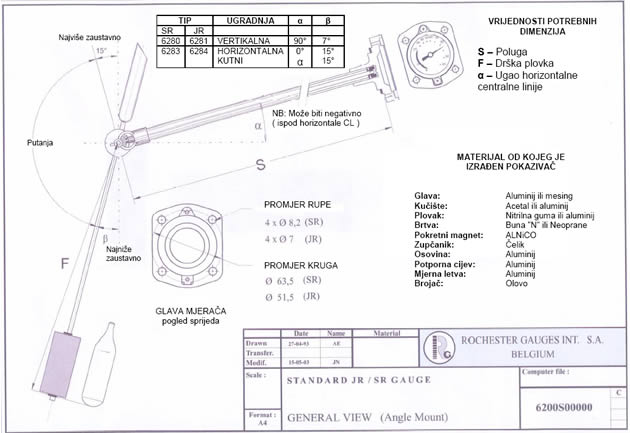

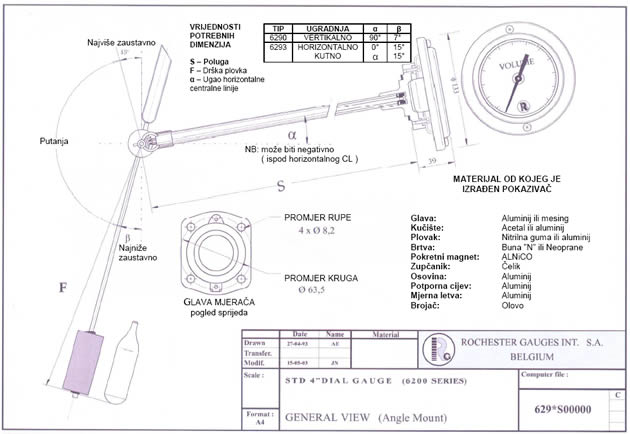

Pokazivač serije 6200 može biti montiran u bilo kojem položaju:
Vertikalno – ugradnja na vrhu (1)
Horizontalno – ugradnja na kraju (2)
Horizontalno – ugradnja bočno (3)
Ugao – ugradnja u kutu (4)
(Ugradnja kut na kut, je specifična u odnosu na horizontalnu, pozitivna iznad horizontalne, negativna ispod horizontale)
Certifikati
Pokazivač serije 6200 je sukladan Europskom Standardu PED 97/23CE
UNP, Amonijak – Za maksimalni tlak od 25 bara i temperaturom -20 °C do + 60 °C.
Drugi: – Na zahtjev nakon analize procjene rizika od opasnosti.
Oni su certificirani od APRAGAZ notified body 0029, pod brojem n° 02/BE/32a.
Ugradnja

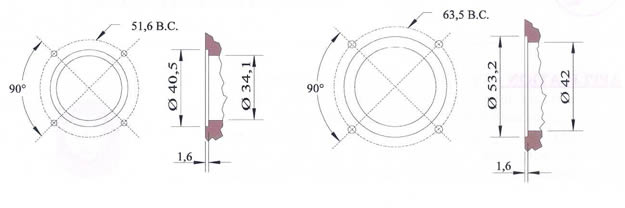

Junior: (4) vijka ¼” – 28*7/8” ili M6/25 mm na 51,6 mm vijčani krug
Senior: (4) vijka 5/16” – 24*7/8” ili M8/25 mm na 63,5 mm vijčani krug

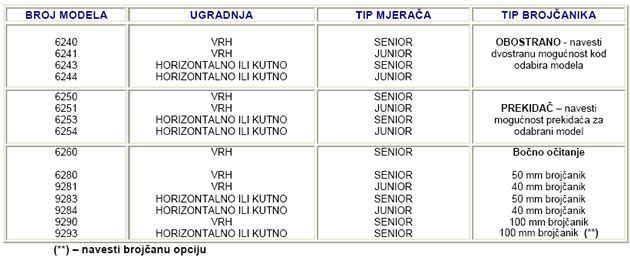

Informacije za narudžbu
A/ Za cilindrični horizontalni spremnik
- broj modela pokazivača
- tekućina koja će biti mjerena i njena gustoća, tlak spremnika
- radni tlak i temperatura
- pozicija ugradnje
- dimenzije (udaljenost između sjedišta brtve pokazivača i stijenke spremnika)
- vanjski i unutarnji promjer
- oblik prirubničkog dijela spremnika za montiranje pokazivača na rubu (kraju)
- crteži spremnika, za kutno montiranje u prirubničkom dijelu spremnika
B/ Za vertikalni cilindrični spremnik
- iste informacije kao i za opciju A/
- dimenzije za cilindrični dio i dimenzije za prirubnički dio
- pozicija mjerača prema dnu spremnika za montiranje pokazivača na strani; pozicija pokazivača od vertikalne centralne linije spremnika do montiranog pokazivača
- kompletna veza spremnika
- udio spremnika za mjerenje
C/ Za cilindrični spremnik
- neke informacije kao i za A/
- crtež spremnika
Izvor: SLADOVIĆ d.o.o.
