Primjena: Nylofor 3D sustav primjenjuje se za profesionalno ograđivanje javnih zgrada, tvornica, radionica, škola, parkova, igrališta, sportskih terena, aerodroma, vojnih objekata…
PANELI:
- Elektrovarena ograda s horizontalnim pojačanjem
- Rubni šiljci od 30 mm sa samo jedne strane
- Visina panela (mm): 1530
- Otvor oka na mreži: 200 × 50 mm; otvor oka na horizontalnom pjačanju: 100 × 50 mm
- Promjer žice (mm): 5
- Širina panela (cm): 250
- Žica ja čelična vruće cinčana, elektrovarena, presvučena poliesterom.
- Minimalna količina cinka: 40 g/m 2, pocinčavanje i plastifikacija poliesterom (minimalna debljina sloja 100 mikrona)
Boje RAL: zelena 6005 – bijela 9010 – zelena 6009 – žuta 1012 – crvena 3002 – plava 5010 – crna 9005 – siva 7030.
STUPOVI BEKAFIX:
- Stupovi od prešanog čeličnog lima, pocinčani s vanjske i unutrašnje strane te plastificirani
- H = 2000 mm
- Pocinčani i plastificirani poliesterom (minimalna debljina sloja: 60 mikrona).
- Presjek: 70 × 45 mm; I/V: 6,48 cm 3
- Otpornost na istezanje čeličnog lima: 320 do 510 N/mm 2 (u skladu s DIN 2395)
Boje RAL: zelena 6005 – bijela 9010 – zelena 6009 – žuta 1012 – crvena 3002 – plava 5010 – crna 9005 – siva 7030.
Dodaci za pričvršćivanje panela:

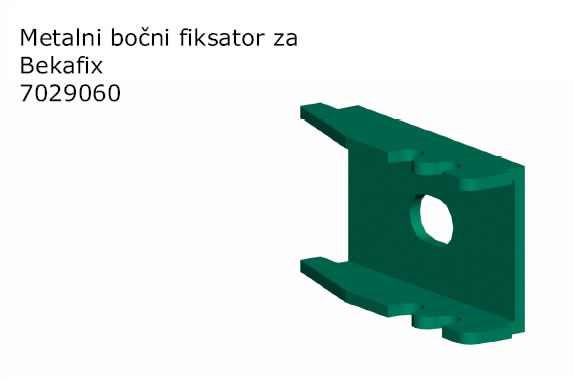

- Spojnice za bočno pričvršćivanje panela na stup; metalne spojnice za fiksiranje pravih i tupih kutova; hvataljka za postavljanje spojnica za pričvršćivanje.
- Plastične kape

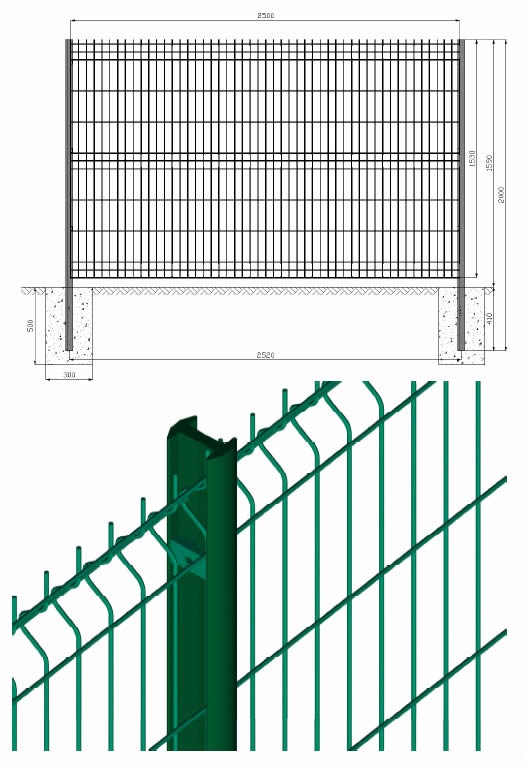

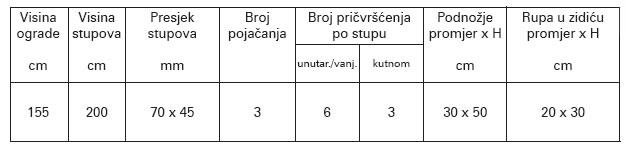

POSTAVLJANJE S BEKAFIX STUPOVIMA
Paneli se moraju postavljati istovremeno sa stupovima i pričvrstiti spojnicama pomoću hvataljke. Marka betona je MB 25. Stupovi se moraju postavljati u razmaku od 252 cm od sredine jednog do sredine drugog stupa. Ako se ograda postavlja na zidić, ostaviti rupe promjera 20 cm i dubine 30/35 cm za ugradnju stupova.
Prvotno se postavlja prvi panel s prva dva stupa. Započinje se dakle postavljanjem prvog panela prethodno montiranog na prva dva stupa. Potom se postavlja drugi panel na treći stup te se postavi i fiksira na drugi stup. Nastavlja se na isti način, zatim poravna po liniji i visini te cementira.
- Pravi i tupi kut: stup je postavljen u liniji s razdjelnicom kuta. Za kut od 90º položaj stupa je na 45º. Panel je pričvršćen za stup metalnim kutnim spojnicama.
- Šiljasti kut: uputno je koristiti dva stupa postavljena jedan uz drugi.

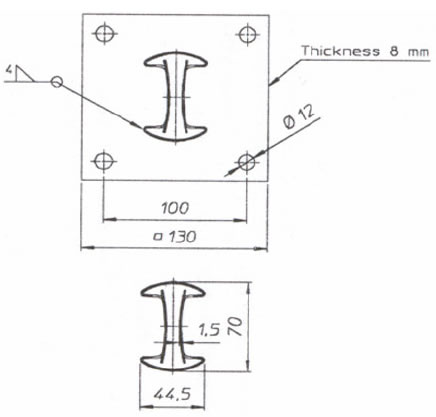

STUPOVI S TEMELJNOM PLOČOM
Zavarena temeljna ploča 200×200 mm sidrena vijcima M 10. Visina stupa
H = 1600 mm.
Izvor: BETAFENCE HRVATSKA d.o.o.
