Sistemi dimnjaka s cijevima iz nehrđajućeg čelika.
Schiedel ICS je visokokvalitetan duplostijeni sistem dimnjaka cjelovito toplinski izoliran, koji povezuje dizajn i tehniku u jednom. Namijenjen je za odvod dimnih plinova trošila na plinsko, tekuće ili kruto gorivo – za tekuće i plinsko gorivo u podtlačnom i nadtlačnom radu, za kruta goriva u podtlačnom radu s otvorenom komorom za sagorijevanje.
Posebice je pogodan za ložišta srednje i veće snage, a u proizvodnom programu Schiedel ICS možete birati između 16 tipova promjera unutarnje cijevi od 80 do 700 mm.
ICS unutarnja cijev od nehrđajućeg čelika izrađena je od čelika oznake 1.4404, dok je vanjski plašt proizveden od čelika visokog sjaja oznake 1.4301, koji ujedno odlično podnosi statička opterećenja. Međuprostor između dvije cijevi ispunjen je specijalnom tervol izolacijom debljine 25 mm (prema potrebi, toplinska izolacija isporučuje se i u debljini 50 mm.)
Pojedinačni elementi sistema ICS lako se sastavljaju utičnim sistemom, a dodatno se osiguravaju odgovarajućim spojnicama.
NADTLAČNI RAD: Ukoliko se ICS ugrađuje u nadtlačnipogon do 200 Pa uz maksimalnu temperaturu od 200°C, unutarnju cijev potrebno je ugraditi uz specijalnu brtvu.
Duplo-stijeni sistem dimnjaka od nehrđajućeg čelika sastavljen od elemenata s toplinskom izolacijom kroz cijelu dužinu.
Sastoji se od:
- unutarnje cijevi
- toplinske izolacije
- obujmice
- vijčanog dvostrukog spoja
- vanjske cijevi
UNUTARNJA CIJEV
Proizvedena je od nehrđajućeg čelika 1.4404 i cijelom dužinom je varena laserskim tupim varom. Otporna je na koroziju i zapaljenje čađe. Debljina stjenke kod promjera 80-400 mm je 0,5 mm, kod promjera 450-700 mm 0,6 mm. Alternativno je prema potrebi dostupna debljina stijenke od 1,00 mm kod promjera cijevi 300-700 mm.
ZIDNI DRŽAČ ZA PODTLAČNI SISTEM RADA
Ukoliko se ICS ugrađuje u podtlačni sistem rada do 200 Pa uz maksimalnu temperaturu do 200°C, a kod promjera unutarnje cijevi od 300-700 mm, dobavljive su sljedeće obujmice:
- za plinsko ložište => obujmica od silikona
- za uljna ložišta => obujmica od vitona (isključivo za promjere 300 i 350 mm)
TOPLINSKA IZOLACIJA
Odgovarajuću toplinski zaštitu omogućava visokokvalitetna izolacija od mineralnih vlakana debljine 25 mm. Prema potrebi, sistem dimnjaka ICS moguće je isporučiti s izolacijom debljine 50 mm.
VANJSKA CIJEV
Proizvedena je od visoko-sjajnog nehrđajućeg čelika oznake 1.4301, apodnosi visoka statička opterećenja.
SPAJANJE UTIČNIM SISTEMOM
Utični sistem s ugrađenim obujmicama kroz dvostruki vijčani spoj omogućuje brzu i sigurnu montažu.
DIMOVODNA CIJEV
Isporučuje se u duljinama 155 mm, 205 mm, 455 mm i 955 mm.
Karakteristike sistema
Karakteristike sistema dimnjaka ICS
- namijenjen različitim vrstama ložišta
- za sve vrste goriva
- za tekuća i plinska ložišta u podtlačnom i nadtlačnom sistemu rada
- otporan na vlagu kod tekućih i plinskih goriva
- prema potrebi isporučuje se s izolacijom debljine 50 mm
- jednostavna i brza montaža
- 10-godišnje jamstvo na funkcionalnost
Sigurnost za besprijekoran rad:
- izolacija kroz cijelu dužinu sistema
- niska temperatura vanjske površine
- unutarnja cijev zavarena cijelom dužinom laserskim varom
Sigurna montaža
- elementi savršeno usklađenih dimenzija
- odgovarajući pribor
- mala težina
- visoka stabilnost
- mogućnost upotrebe odmah po montaži
- nisu potrebni radovi izolacije i zavarivanja na mjestu ugradnje

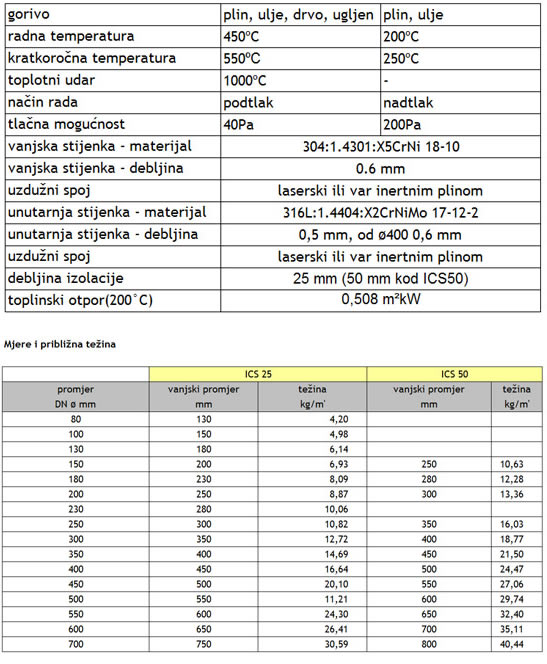

Tehničke karakteristike ICS

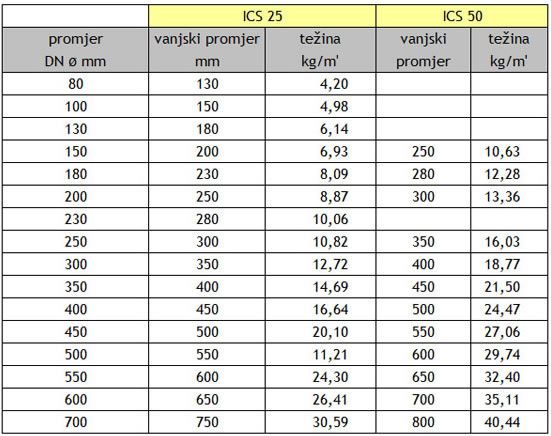

Prodajni program ICS

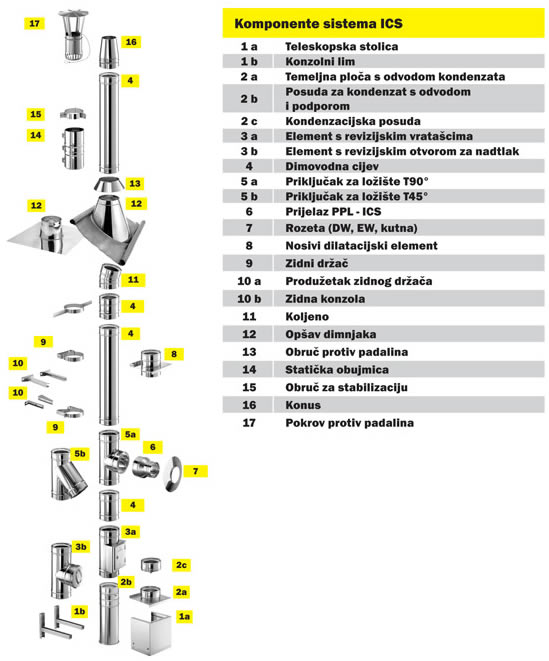

Komponente sistema ICS
Izjava o sukladnosti
CE oznake prema DIN EN 1856-1
Za sistem dimnjaka ICS 25
EN 1856-1T450N1WV2L50050G75
EN 1856-1T450N1DV3L50050G75
EN 1856-1T450N1WV2L50050G50
EN 7856-1T450NN1DV3L50050G50
EN 1856-1T200P1WV2L50050O00
Za sistem dimnjaka ICS 50
EN 1856-1T600N1WV2L50050G50
EN 1856-1T600N1DV3L50050G50
EN 1856-1T400N1WV2L50050G50
EN 1856-1T400N1DV3L50050G50
OBJAŠNJENJE CE OZNAKE
ICS 25 EN1856-1 T450 N1 WV2 L50 050 G 75
ICS 25 sistem dimnjaka
EN 1856-1 broj norme
T450 toplinska klasa
N1 klasa tlaka (N-podtlak, P-nadtlak, H-visoki nadtlak)
WV2 otpornost na kondenzat (V-vlažni uvjeti rada, D-suhi uvjeti rada)
L50 materijal dimovodne cijevi
050 debljina dimovodne cijevi
G otpornost na sagorijevanje čađe (G-da, O-ne)
75 udaljenost od zapaljivih materijala
Toplinska klasa
Maksimalna temperatura izlaznih plinova za neprekidni rad (°C). T450 je klasa za izlazne dimne plinove krutih goriva, T200 je za loživo ulje i plin.
Klasa tlaka
N prikazuje podtlak (negativan tlak), P nadtlak (pozitivan tlak) i H visoki tlak. Maksimalni gubitak definiran je u sljedećoj tabeli:
Otpornost na kondenzat
Prikazuje koristi li se sistem dimnjaka za rad u suhim ili mokrim uvjetima. W prikazuje otpornosti sistema dimnjaka na kondenzat, dok D prikazuje sposobnost rada dimnjaka samo u suhim uvjetima. Kad sistem dimnjaka ima oznaku D, to najčešće znači da se koristi za gorivo koje izaziva visoke temperature dimnih plinova, te na taj način onemogućava stvaranje samog kondenzata.
Otpornost na koroziju
- V1 …sistem testiran i odobren kao otporan na utjecaj kondenzata, koji nastaje prilikom sagorijevanja plina
- V2 …sistem testiran i odobren kao otporan na utjecaj kondenzata, koji nastaje prilikom sagorijevanja lakog ulja (sadržaj sumpora do 0,2%), te prirodnog drva
- V3 …sistem testiran i odobren kaootporan na utjecaj kondenzata nastalog spaljivanjem teškog ulja (sadržaj sumpor >0,2%) i krutog goriva
- Vm …netestirani i neodobreni, ali ocijenjeni deklaracijom proizvođača
Materijal dimovodne cijevi
Specificirane su dvije oznake – prva za minimalnu klasu korištenog materijala, druga za debljinu materijala.
L11 nehrđajući čelik 99% čistoće
L20 klasa materijala 304
L30 klasa materijala 304L
L40 klasa materijala 316
L50 klasa materijala 316L
Debljina korištenog materijala – npr. 060 označava 0,6 mm.
Uobičajene dimovodne cijevi od kojih se očekuje otpornost na koroziju zbog utjecaja dimnih plinova koji nastaju prilikom sagorijevanja krutih, tekućih i plinskih goriva, proizvedene su od materijala klase 316L.
Otpornost na sagorijevanje čađe
Označava se oznakom G ukoliko je sistem otporan na sagorijevanje čađe, te oznakom O ukoliko nije. Nakon njega slijedi deklarirana minimalna udaljenost od lakozapaljivih materijala prikazana u mm.
Oznaka G znači da je proizvod testiran 30 minuta na 1000°C. Proizvod označen oznakom O znači smatra se neotpornim na sagorijevanje čađe.
