Valovita petovalna vlaknocementna (bez azbesta) krovna ploča VALOVITKA® 5


VALOVITKA® 5 – VALOVITA PETOVALNA KROVNA PLOČA

  • Nazivna širina ploče: 920 mm
  • Korisna širina ploče: 873 mm
  • Širina vala: 177 mm
  • Visina vala: 51 mm
  • Debljina ploče: 6,2 mm
  • Bočni preklop: 47 mm
  • Gustoća: min. 1,6 g/cm3
  • Površina prozračivanja pod valovima: 250 cm2/m
  • Moment otpornosti: 85 cm3/m
  • Prelomno opterećenje po EN 494: min. 4250 N/m
  • Toplinsko rastezanje: 10 · 10 -6 K -1
  • Modul elastičnosti: 15500 N/mm2
  • Klasifikacija po EN 494: C1X

SIGURNOSNE VRPCE

Valovitka ® 5 ima ugrađene sigurnosne vrpce, koje smanjuju opasnost od pada kroz krov u slučaju da ploča izbilo kojeg razloga pukne. One ne utječu na statičku nosivost ploče.

U krovova s nagibom ≤10° uzdužni preklop ploča brtvi se trajnoplasticnim kitom debljine 7 mm.

U tablici su navedeni razmaci potpornih letava za različite dužine Valovitke®5 kod krovova normalnih razmjera. Kod krovova visokih i uskih, otvorenih objekata, razmak među potporama treba dobiti statičkim proračunom. Pri nabavi materijala za pričvršćivanje, u ploča dužine 1250 mm računaju se dva samourezna vijka na jednu ploču, a kod ploča dužih od uključivo 2000 mm, tri samourezna vijka na jednu ploču. Kod visokih i uskih, otvorenih objekata ili na izloženim mjestima, broj mjesta za pričvršćenje je veći, u skladu s Uputama za pokrivanje krovova peterovalnim valovitim pločama Valovitka®5.

ZAKRIVLJENE PLOČE VALOVITKA® 5

U programu petovalnih ploča Valovitka® 5 su i zakrivljene ploče s polumjerom od 2,5 do 22,5 m, namijenjene pokrivanju zakrivljenih krovnih površina. Za više podataka zatražite prospekt Zakrivljene ploče Valovitka® 5.

VLAKNOCEMENTNE VALOVITE PLOČE

Vlaknocementne ploče neškodljive za zdravlje i okoliš. Ploče su paropropusne te dostižu visoku tvrdoću. Vlaknocementne valovite ploče udovoljavaju standardu EN 494.

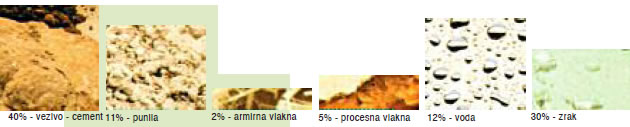

STRUKTURA VLAKNOCEMENTA

Vlaknocement je vlaknima armiran cement, koji je u neotvrdnutom stanju praktičan za oblikovanje, a u otvrdnutom stanju postojan u svim vremenskim uvjetima. Izvanredne osobine vlaknocementnog materijala su: paropropusnost, visoka elastičnost, otpornost na vatru i biološka otpornost.

UPOTREBLJIVOST

Vlaknocementne ploče su ekonomičan i funkcionalan pokrov, namijenjen za pokrivanje krovova na industrijskim i gospodarskim objektima, na stambenim zgradama, školama i drugim objektima. Primjenjuje se kako u novogradnjama, tako i za sanacije krovova. Manja vlastita težina ploča omogućava ekonomičnu izvedbu nosive konstrukcije, jednostavno rukovanje, obradu i montažu.

PRIČVRŠĆIVANJE

Ploče se pričvršćuju na drvenu podkonstrukciju sa samoureznim, vruće pocinčanim vijcima SCFW-BAZ, na metalnu podkonstrukciju sa samoureznim, vruće pocinčanim vijcima SCF-3-BAZ ili SCF-12-BAZ. Vijci se isporučuju u kompletu zajedno s podloškom i brtvom.

RUKOVANJE MATERIJALOM

Vlaknocementne proizvode treba između transporta i skladištenja zaštititi od mehaničkih oštećenja, sunca i kiše. Materijal za pokrov (cerada i sl.) mora se postaviti tako da spriječi vlaženje ploča i uz to omogući prozračivanje kroz skupove ploča. Sa skupa se ploče ne vuku, nego podižu.

IZVEDBA KROVNIH DIJELOVA

Radove na krovu trebaju obavljati krovopokrivači iskusni u radu s valovitim pločama. Radovi se moraju vršiti u skladu s uputama za pokrivanje krovova petovalnim ili osmovalnim valovitim pločama. Pri radu treba poštivati i važeće sigurnosno-tehničke propise za rad na krovu. Ne preuzimamo odgovornost za ozljede i sve druge pogreške ili posljedice koje mogu nastati zbog nepravilne izvedbe radova na krovu ili nepoštivanja Uputa za pokrivanje krovova petovalnim ili osmovalnim valovitim pločama.

JAMSTVO

Proizvođač daje desetogodišnje jamstvo na kvalitetu materijala, otpornost na smrzavanje i vodonepropusnost. Pri transportu, rukovanju, skladištenju i polaganju treba poštivati upute poduzeća Esal d.o.o.

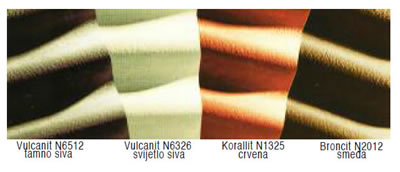

BOJE

Valovitka® i dodatni elementi isporučuju se u tamno sivoj, svijetlo sivoj, crvenoj i smeđoj boji. Ploče su obojane u masi i površinski. Na raspolaganju stoje i neobojane ploče.

FAZONSKI KOMADI ZA PETOVALNU VALOVITU PLOČU VALOVITKA® 5

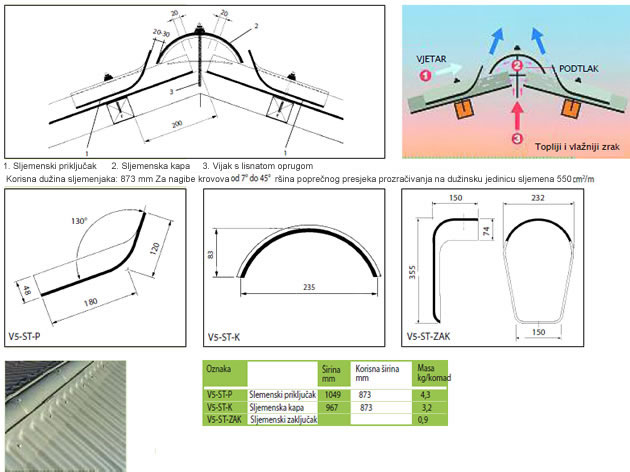

TRODJELNI SLJEMENJAKVENTILACIJSKI

Sljemenski priključci polažu se od desne strane prema lijevoj. Za pričvršćivanje na 2. i 5. valu potrebna su dva samourezna vijka. Za pričvršćivanje kape potreban je jedan vijak s lisnatom oprugom i dodatni vijak s lisnatom oprugom za zaključak sljemena.

SLJEMENJAK ANHOVO

Sljemenjak Anhovo je prikladan za pokrivanje sljemena manje zahtjevnih objekata s nagibima krova od 20° do 30°. Za pričvršćivanje na 2. i 5. valu u sljemensku gredu potrebna su dva samourezna vijka.

DVOSTREŠNI STUPANJSKI SLJEMENJAK

Jednodjelni dvostrešni stupanjski sljemenjak proizvodi se za nagibe krova 40°, 45° i 50°. Za pričvršćivanje na 2. i 5. valu potrebna su četiri samourezna vijka.

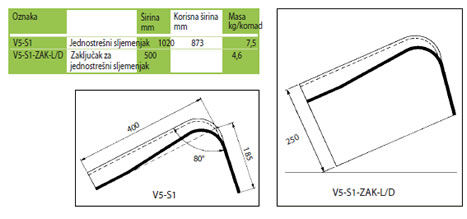

JEDNOSTREŠNI SLJEMENJAK

Za pričvršćivanje na 2. i 5. valu potrebna su dva samourezna vijka. Gledano od strehe prema sljemenu, potreban je lijevi ili desni zaključak.

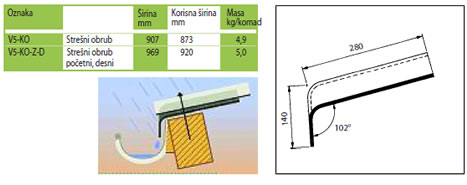

SLJEMENI OBRUB

Polaganje počinje na desnoj strani strehe početnim strešnim obrubom V5-KO-D, nastavlja se strešnim obrubom V5-KO. Za pričvršćivanje ne trebaju dodatni vijci.

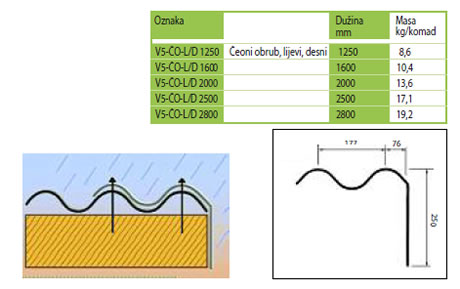

ČEONI OBRUB

Čeoni obrub se pričvršćuje na oba vala. Pri nabavi vijaka računa se jedan vijak na čeoni obrub, drugi se uzima u obzir već pri nabavi vijaka za pričvršćivanje ploča. Gledano od ruba strehe prema sljemenu, potreban je lijevi ili desni čeoni obrub.

GREBEN

Oznake: V5-ST-K, V5-ST-ZAK
Dimenzije: Vidi Trodjelni sljemenjak

Greben s kutom od 120° do 168° izvodi se sa sljemenskom kapom V5-ST-K, a kao zaključak koristi se sljemenski zaključak V5-ST-ZAK. Preporučuje se upotreba grebenske vrpce za prozračivanje.

ZIDNI OBRUB

Oznaka: V5-ST-P
Dimenzije: Vidi Trodjelni sljemenjak

Oznaka: Sljemenski priključak se može upotrijebiti kao zidni obrub za krovove nagiba od 20° do 45°. Za pričvršćivanje na 2. i 5. valu potrebna su dva samourezna vijka.

Izvor: GECKO d.o.o.
